En 1952, Tretiakov a développé un bouclier similaire au Nipher sur la base de tests en soufflerie.

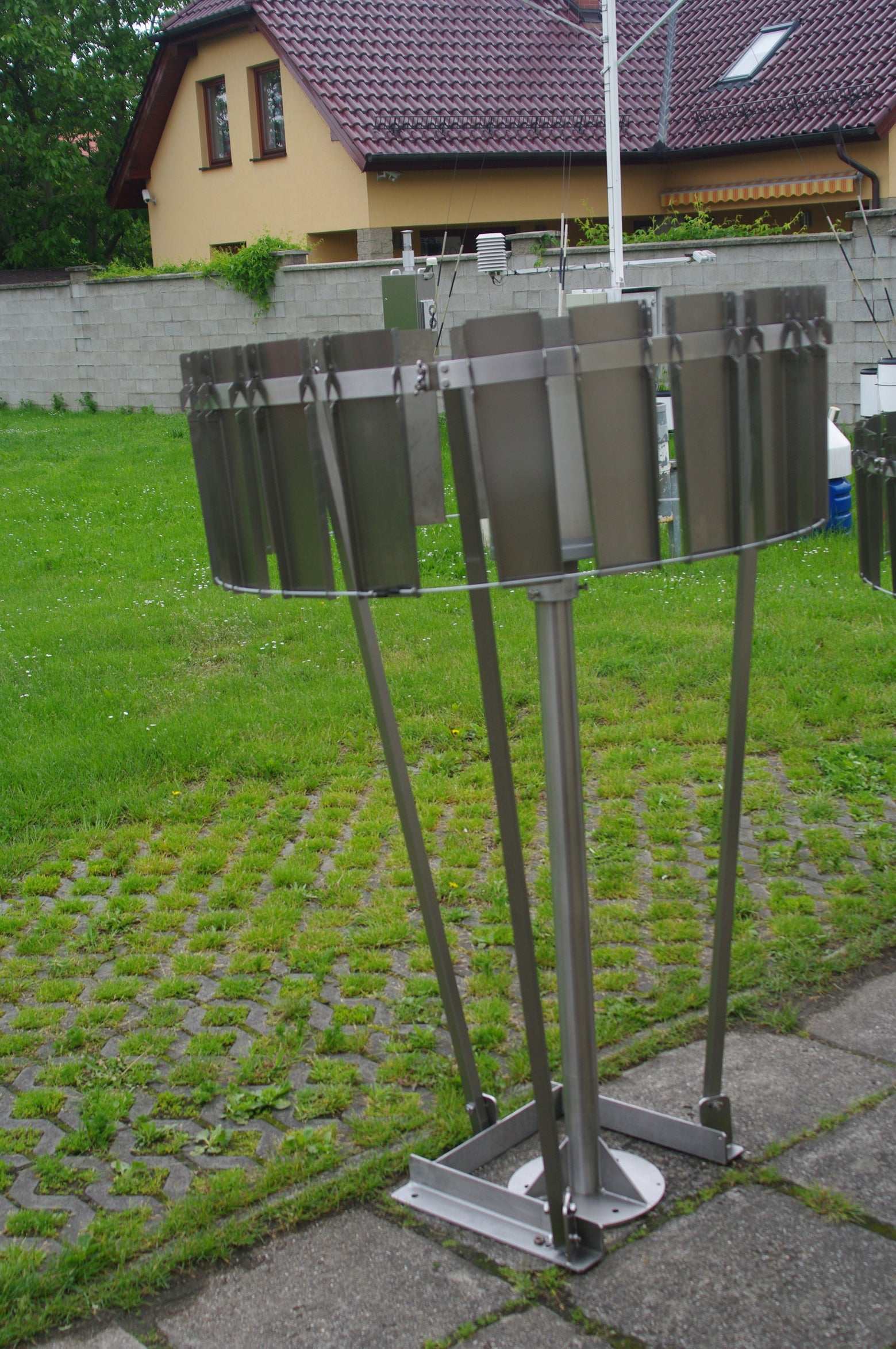

L'anneau brise-vent Tretiakov est équipé de lattes métalliques verticales circulaires. Les lattes métalliques sont mobiles horizontalement et sont réunies de manière conique à la base du pluviomètre. Les lattes individuelles sont reliées entre elles par une chaîne, ce qui leur confère de très bonnes propriétés aérodynamiques.
L'anneau brise-vent Tretiakov se compose de :
· Colonne montante pour le pluviomètre
· cadre
· Lattes métalliques
· Petites pièces à assembler
1. Mesure de la hauteur
La protection contre le vent selon Tretjakov est utilisée pour mesurer les hauteurs :
· 100 cm
· 150 cm et
· 200 cm
offert.
Pour l'installation, on utilise les fondations existantes et les tiges filetées sur le champ de mesure.
Le pare-brise est fabriqué en V2A 1475. La durée de vie de 10 ans peut être garantie en cas d'utilisation dans des conditions météorologiques moyennes. Cette garantie ne peut être donnée pour une utilisation sur des îles.
2. Structure
2.1. L'Anneau
Le brise-vent Tretiakov est constitué de 24 lattes métalliques de 35 cm de long, disposées en cercle. Les bandes métalliques sont trapézoïdales et ont une forme en U. Le pare-brise est réglable en hauteur.
La disposition sur le cercle avec un diamètre de 1060 mm est réalisée à la même distance à l'aide de fentes.
Cela garantit également que les lattes métalliques peuvent être facilement remplacées.
Les lattes sont disposées verticalement et peuvent être déplacées. Cela permet aux lamelles de se déplacer dans un mouvement pendulaire en fonction de la direction du flux et de la vitesse du vent, dans le but de réduire les turbulences se produisant au niveau du pluviomètre et ainsi d'augmenter l'efficacité de collecte.
La conception prévoit une plage de pendule de 30°.
3. Modifications
La forme aérodynamique des extrémités supérieures des lattes métalliques a été omise car elle entraîne des dépôts de neige. Le dépôt de précipitations solides conduit à une mesure de précipitations retardée lorsque les précipitations sont transportées dans le capteur par le vent.
Les pare-brise ainsi modifiés sont utilisés avec succès depuis des années dans le réseau de mesure des précipitations CHMI dans la version proposée.

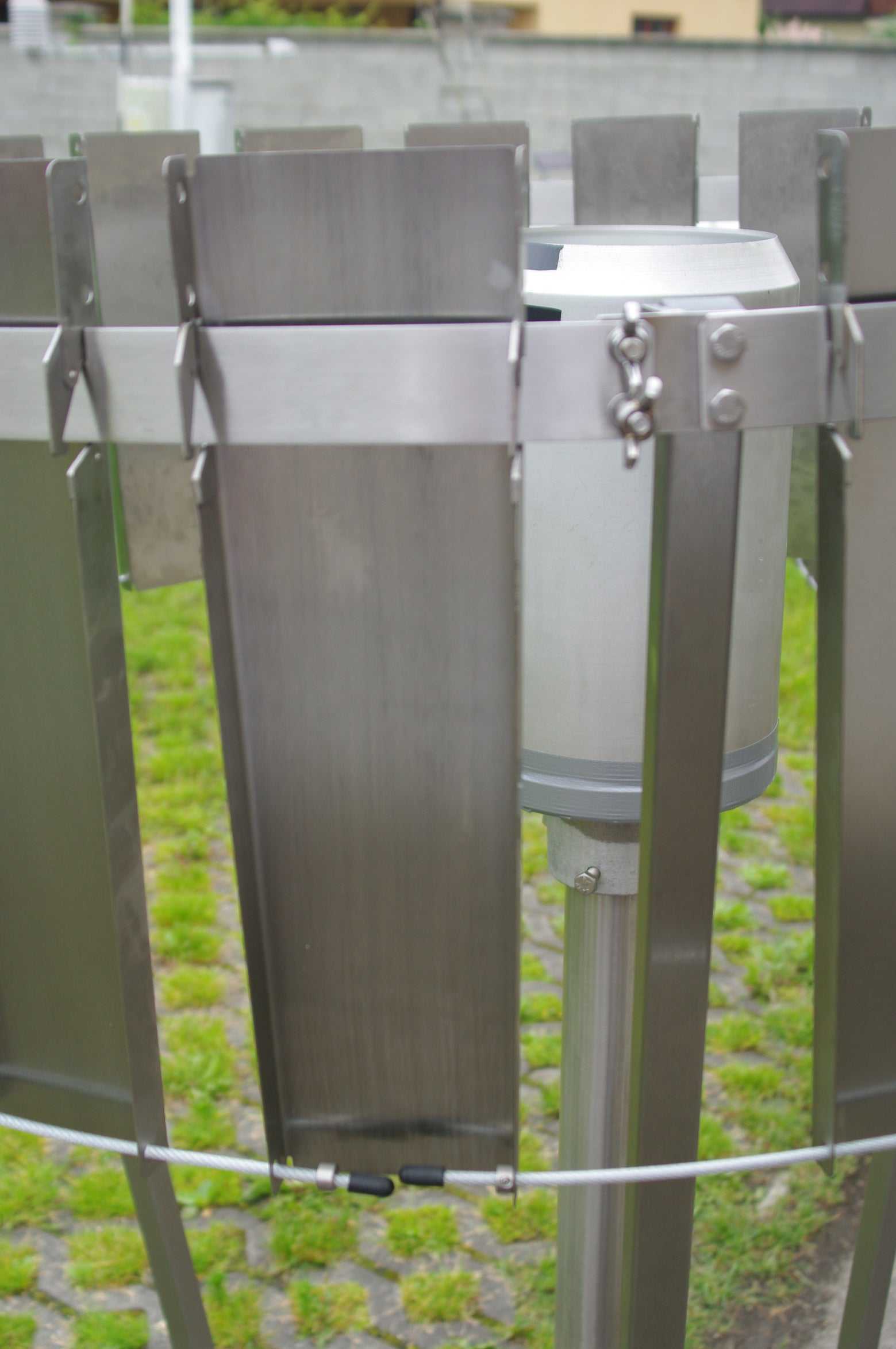

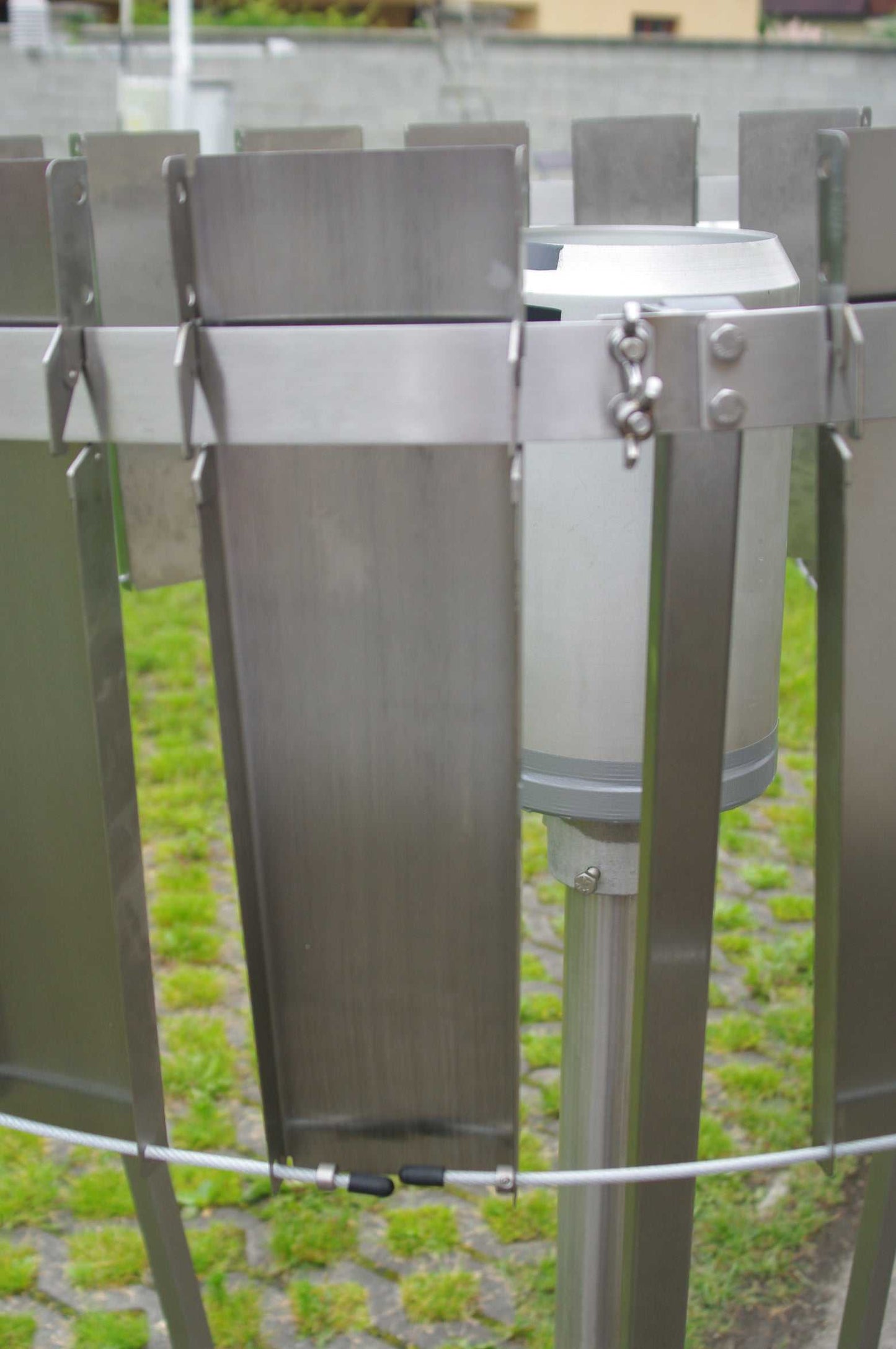

Les lattes métalliques sont reliées à l'extrémité inférieure par une corde V2A. Les pièces en plastique présentées seront remplacées par des composants V2A.
La corde limite le mouvement du pendule et augmente la rigidité du système, ce qui maintient les lattes métalliques sur l'anneau à des vitesses de vent plus élevées et augmente l'efficacité du système global.
4. Entretien
Pour faciliter l'entretien du pluviomètre, un élément de l'anneau est conçu pour être pliable. L'élément est fixé avec des vis à oreilles et peut être retiré sans outils.
5. Le cadre

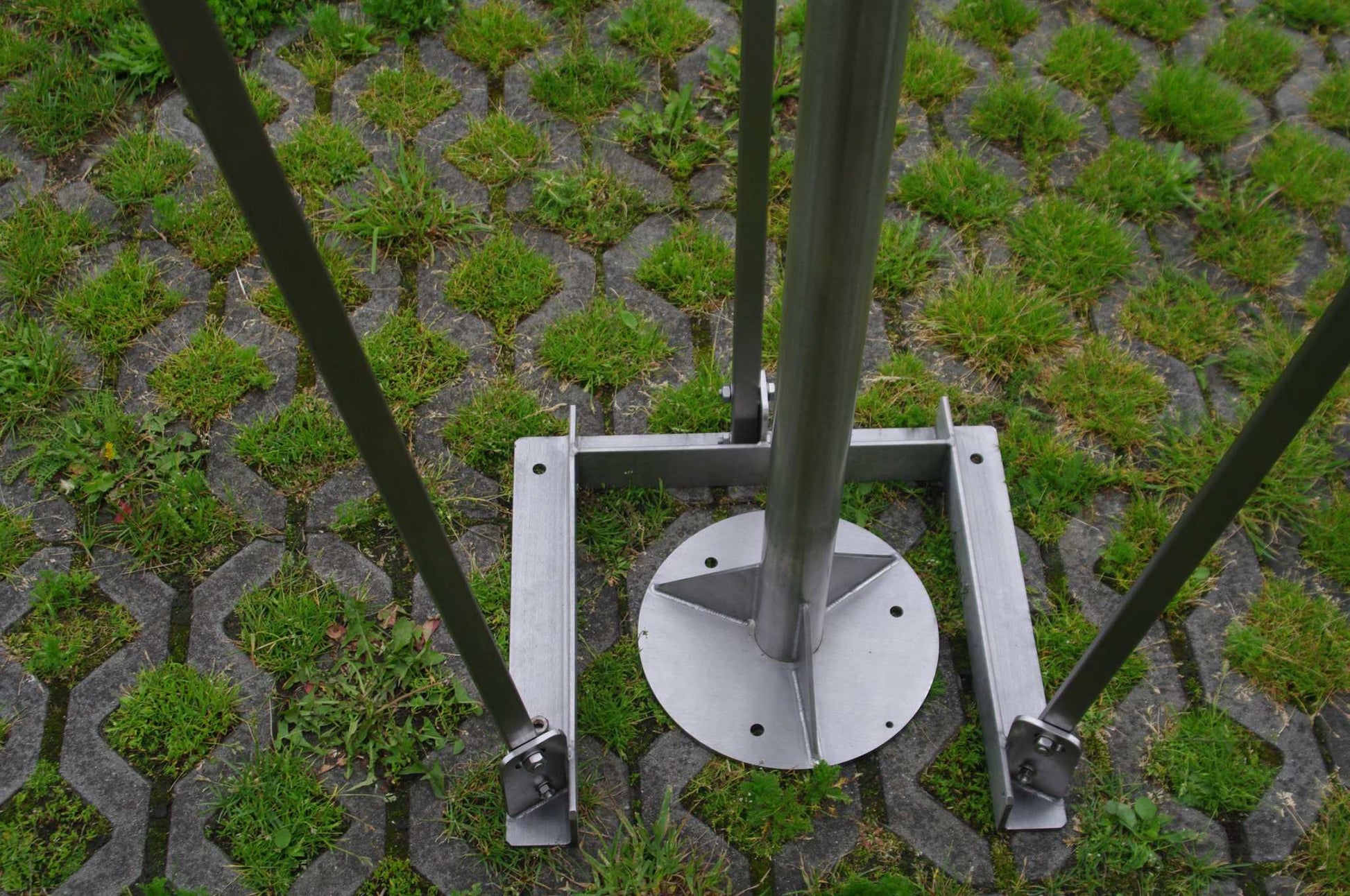

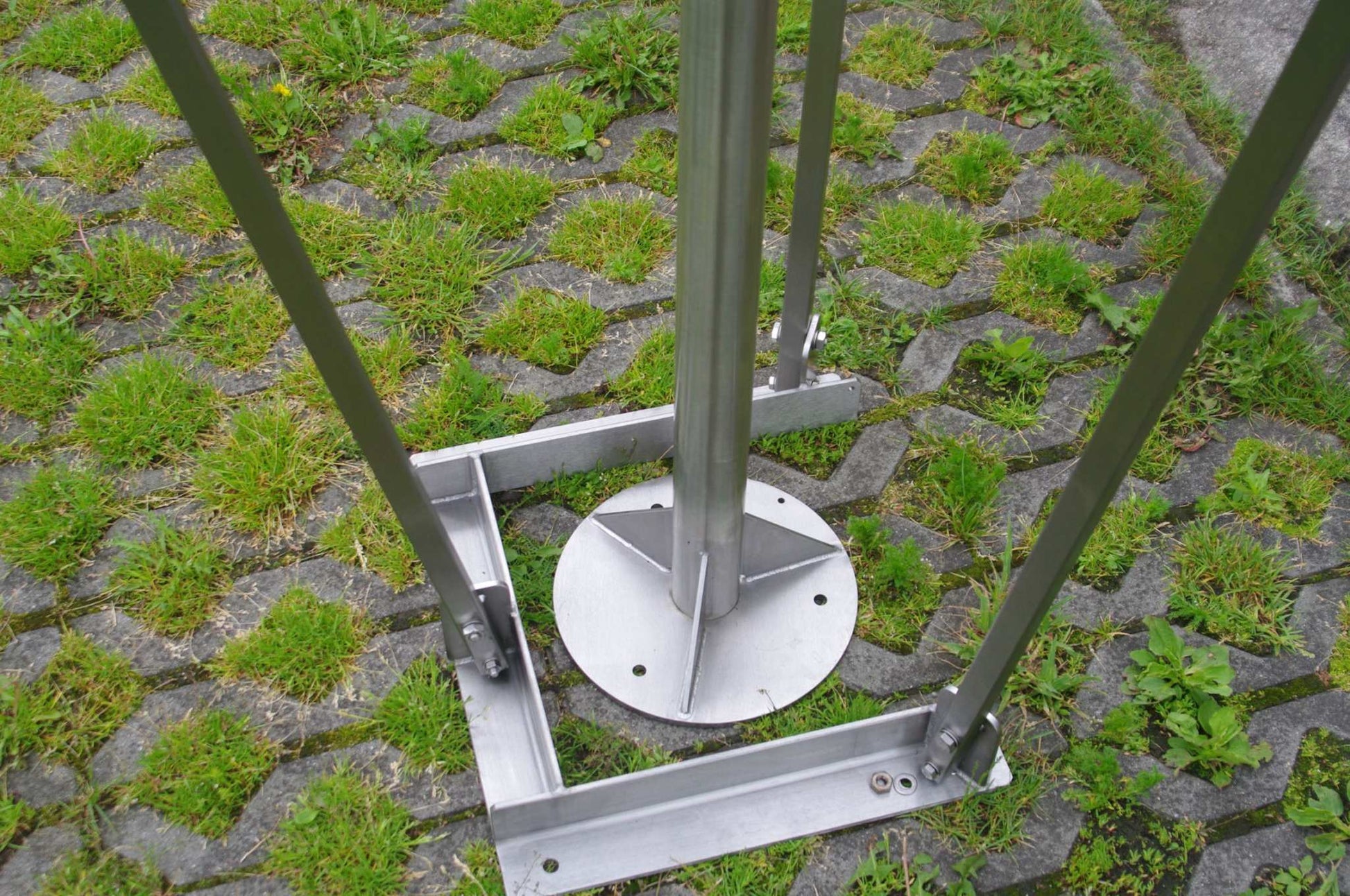

Les supports sont à un angle de 120° décalés et se dirigent de manière conique vers la base de fondation. Les supports sont fixés à l'aide des goupilles sur la fondation.
Les supports et tous les composants de connexion sont en V2A. L'ensemble est également réglable en hauteur sur les supports. Cela permet de remettre le système à niveau et de l'adapter aux exigences du point de mesure.
6. Divers
Le pare-brise peut être équipé ultérieurement d'un support pour anémomètre afin de corriger les valeurs de précipitations.
