Description:

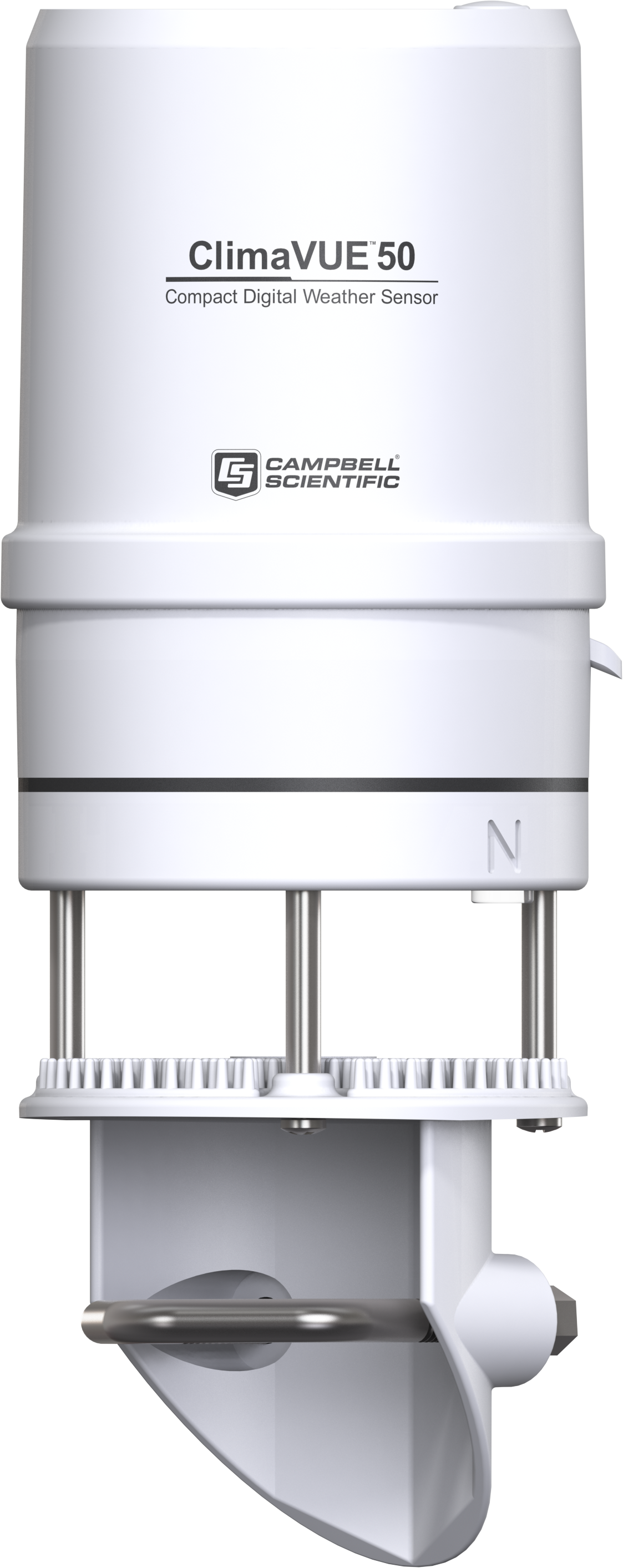

Tous les capteurs sont intégrés dans une seule unité de petit format qui nécessite un effort d'installation minimal. Avec une conception robuste sans pièces mobiles qui empêche les pannes dues à l'usure ou à la contamination, le ClimaVUE™50 est idéal pour les installations à distance à long terme.
Pyranomètre
Le rayonnement global est mesuré à l'aide d'un pyranomètre intégré au bord de l'entonnoir du pluviomètre. Le pyranomètre miniature utilise un capteur en silicium pour mesurer le rayonnement global (rayonnement solaire direct et diffus). Les capteurs à cellules de silicium ont un excellent temps de réponse aux conditions de rayonnement changeantes et une sensibilité acceptable sur l'ensemble du spectre solaire, ce qui les rend parfaitement adaptés à une utilisation sur le ClimaVUE™50.
Une tête de capteur soigneusement conçue avec correction du cosinus garantit des mesures précises quel que soit l'angle du soleil, tandis que le matériau du filtre optique établit un équilibre entre coût et performances pour garantir que la cellule en silicium offre une bonne précision au ClimaVUE™50 quelle que soit la température ou l'âge du capteur.
anémomètre
Dans l’espace situé sous le pluviomètre, le ClimaVUE™50 mesure la vitesse du vent. Les signaux ultrasonores émis par les transducteurs perpendiculaires les uns aux autres rebondissent sur la plaque de verre fritté poreuse et reviennent au capteur opposé. La vitesse du son est affectée par le vent, et la vitesse du vent est calculée en mesurant les différences de temps qu'il faut au son pour voyager des émetteurs aux récepteurs.
Capteur de température
La mesure de la température du ClimaVUE™50 s'effectue au centre de la section de l'anémomètre, où une petite aiguille en acier inoxydable avec un minuscule capteur de température (thermistance) s'étend du centre des quatre transducteurs au centre de l'anémomètre.
Contrairement à la plupart des mesures de température de l'air, le capteur de température n'est pas recouvert de lattes pour le protéger du soleil. Au lieu de cela, il est placé à l'extérieur et est vulnérable au chauffage solaire du corps de l'instrument. Cependant, le ClimaVUE™50 corrige avec précision la température de l'air mesurée car le rayonnement solaire et la vitesse du vent sont connus. Ces deux variables sont les principales qui déterminent l’erreur entre la température de l’air mesurée et la température de l’air réelle. Une équation de bilan énergétique est ensuite utilisée pour calculer la température réelle avec une précision de ± 0,6 °C.
Pour plus d'informations, consultez la publication technique « ClimaVUE™50 Correction des mesures de température de l'air à partir d'un capteur exposé aux radiations ».
Capteur d'humidité relative
Le capteur d'humidité relative du ClimaVUE™50 est situé derrière l'écran circulaire en Téflon™ près des transducteurs. Le bouclier en Téflon protège le capteur de l'eau liquide et de la poussière, tandis que la vapeur d'eau peut atteindre librement le capteur. Le ClimaVUE™50 mesure l'humidité relative et la température et calcule la pression de vapeur.
Pluviomètre à compteur de gouttes
Le ClimaVUE™50 comprend un entonnoir de collecte de pluie de 9,31 cm (3,67 pouces) de diamètre. Un ressort dans l'entonnoir agit comme un filtre pour empêcher les grosses particules d'entrer tout en permettant un débit suffisant pour empêcher l'eau de stagner. La pluie collectée par l'entonnoir quitte l'entonnoir par un trou précis et évasé qui façonne la pluie en gouttes d'une taille connue. Les gouttes qui tombent frappent et comblent brièvement l'espace entre deux broches en or, générant une impulsion électrique.
Le ClimaVUE™50 compte les impulsions (gouttes) et calcule le volume d'eau. À mesure que l'intensité de la pluie augmente, les gouttelettes deviennent plus petites, mais le micrologiciel ClimaVUE™50 comprend un algorithme pour compenser automatiquement la taille des gouttelettes à mesure que la pluie augmente.
Remarque : ce capteur non chauffé ne convient pas à la mesure des précipitations solides ou dans les zones périphériques.
Capteur d'inclinaison
Le ClimaVUE™50 est également équipé d'un capteur d'inclinaison. Les données du capteur d'inclinaison sont principalement utilisées pour garantir que le ClimaVUE™50 reste à niveau à tout moment. Vérifiez régulièrement les données d’inclinaison X et Y pour vous assurer que le ClimaVUE™50 est de niveau ; S'il est incliné, revenez à l'emplacement et nivelez-le à nouveau. Un écart de trois degrés par rapport au niveau peut entraîner des erreurs dans la mesure de la pluie et du rayonnement solaire. Bien que les lectures de ce capteur puissent être utilisées pour mettre à niveau l'appareil lors de l'installation, il est beaucoup plus facile d'utiliser le petit niveau à bulle situé sous la plaque de l'anémomètre.
Assemblée
Le ClimaVUE™50 comprend un boulon en V pour la fixation à un tuyau d'un diamètre extérieur nominal de 31,8 à 50,8 mm (1,25 à 2,0 pouces). Cela permet au capteur d'être monté directement sur un mât de trépied ou une tige de montage de la série CM300, ou sur une ferme à l'aide du kit de tube de montage 17387.
