Description
ICOS RI dispose de plus de 100 stations de mesure dans douze pays européens. Ces stations mesurent les concentrations de gaz à effet de serre dans l’atmosphère et les flux dans les écosystèmes terrestres et marins. Les stations ICOS sont exploitées et financées par des donateurs nationaux, des instituts et des universités, ce qui représente un effort de collaboration impressionnant pour étudier le changement climatique.
L'infrastructure de recherche ICOS compte actuellement plus de 100 stations dans 12 pays européens. Les réseaux actuels d'atmosphère et d'écosystèmes ICOS comprennent plus de 30 stations atmosphériques et environ 70 stations écosystémiques à travers l'Europe. Le réseau océanique ICOS couvre l’Atlantique Nord et les mers marginales européennes. Le système d’observation des océans comprendra plus de 20 installations : des navires d’observation bénévoles, des stations permanentes et des navires de recherche.
L’un des paramètres est la précipitation.
La vitesse du vent est le facteur environnemental le plus important pour déterminer les précipitations solides. Si les appareils de mesure ne peuvent pas être installés dans un endroit naturellement protégé, l'utilisation d'un pare-vent est obligatoire.
Parmi les différentes options disponibles, la version Alter, composée de lattes suspendues en vrac, est recommandée chez ICOS. Les instructions de construction de pare-brise suivantes font référence au type de pare-brise à simple altération, mais peuvent être utilisées comme référence pour d'autres appareils.
La configuration à bouclier unique se compose d'un certain nombre de lattes individuelles montées sur un anneau circulaire de 1230 mm de diamètre. La longueur de la latte est de 40,6 cm. Le bord supérieur de l'anneau circulaire doit se trouver à 20 mm au-dessus du bord supérieur de l'ouverture de collecte du pluviomètre, par exemple 152,5 cm/150 cm.
Les lattes sont en acier inoxydable V4A de 1 mm d'épaisseur. Le brise-vent selon Alter ICOS est composé de 32 lattes qui peuvent pivoter librement sur l'anneau circulaire.
Les lattes sont séparées par des entretoises. 24 entretoises sont installées par brise-vent selon l'âge ICOS. Le brise-vent circulaire selon Alter ICOS se compose de 4 barres en acier inoxydable V4A qui sont montées sur une base d'installation. Le pare-brise proposé selon Alter ICOS est monté indépendamment de l'appareil de mesure. Cela réduit l’influence des vibrations induites par le vent.
L'anneau de protection contre le vent selon l'âge se compose de :
- Colonne montante pour le pluviomètre
- cadre
- Lattes en acier inoxydable
- Petites pièces à assembler
1. Mesure de la hauteur
La protection contre le vent en fonction de l'âge est pour les hauteurs de mesure :
- 100 cm
- 150 cm et
- 200 cm
offert.
Pour l'installation, on utilise les fondations existantes et les tiges filetées sur le champ de mesure.
Le pare-brise est fabriqué en V4A 1475. La durée de vie de 10 ans peut être garantie en cas d'utilisation dans des conditions météorologiques moyennes. Cette garantie ne peut être donnée pour une utilisation sur des îles.
2. Structure
2.1. L'Anneau
Le brise-vent selon l'âge est composé de 32 lattes métalliques de 40,6 cm de long, disposées en cercle. Les bandes métalliques sont trapézoïdales et ont une forme en U
La disposition sur le cercle d'un diamètre de 1230 mm s'effectue à la même distance à l'aide de fentes.
Cela garantit également que les lattes métalliques peuvent être facilement remplacées.
Les lattes sont disposées verticalement et peuvent être déplacées. Cela permet aux lamelles de se déplacer dans un mouvement pendulaire en fonction de la direction du flux et de la vitesse du vent, dans le but de réduire les turbulences se produisant au niveau du pluviomètre et ainsi d'augmenter l'efficacité de collecte.
3. Entretien
Pour faciliter l'entretien du pluviomètre, un élément de l'anneau est conçu pour être pliable. L'élément est fixé avec des vis à oreilles et peut être retiré sans outils.

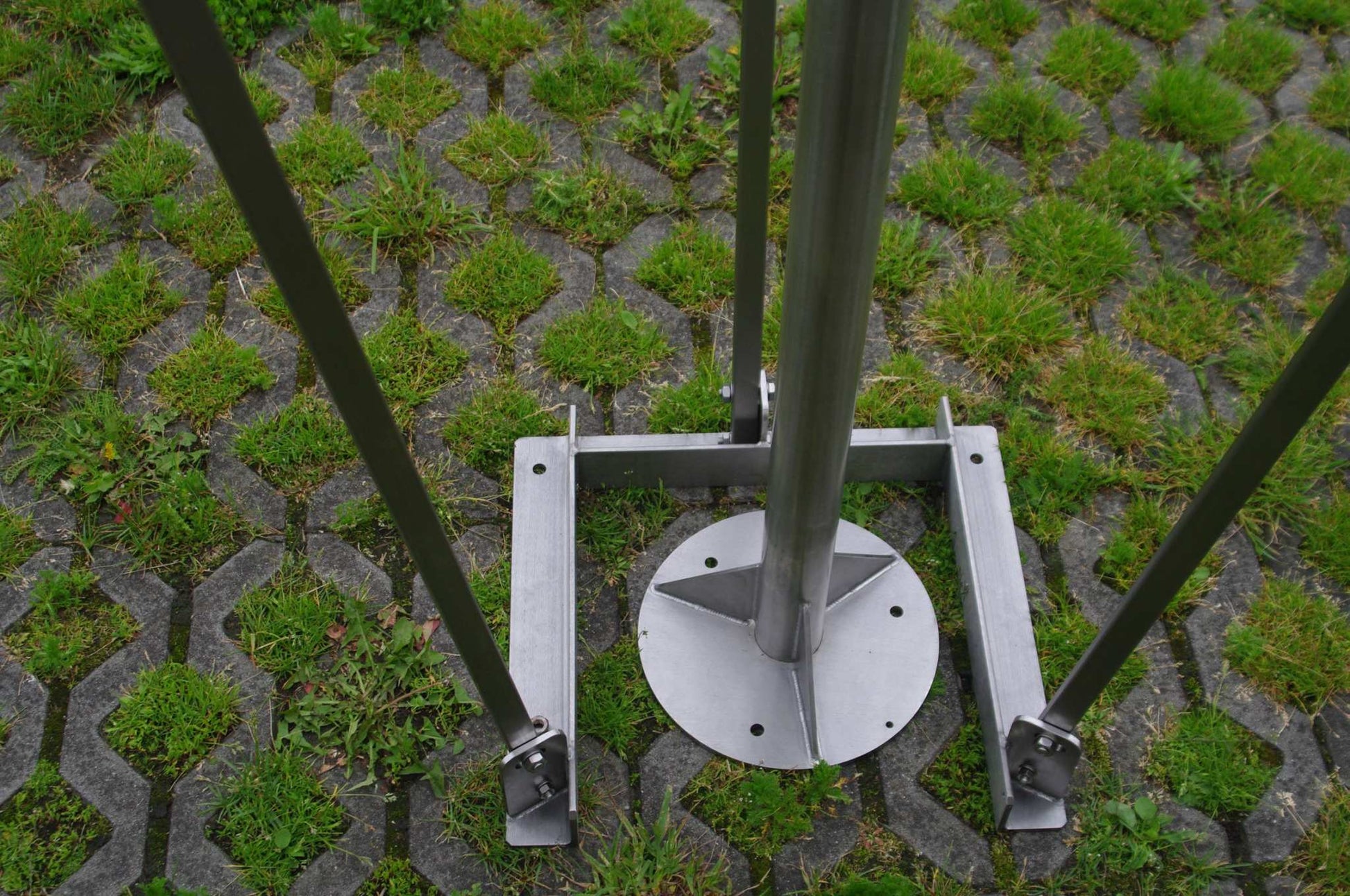

4. Le cadre
Les supports sont montés à un angle de 120° et se rétrécissent vers la base de fondation. Les supports sont fixés à l'aide des goupilles sur la fondation.
Les supports et tous les composants de connexion sont en V4A. L'ensemble est également réglable en hauteur sur les supports. Cela permet de remettre le système à niveau et de l'adapter aux exigences du point de mesure.
6. Divers
Le pare-brise peut être équipé ultérieurement d'un support pour anémomètre afin de corriger les valeurs de précipitations.
