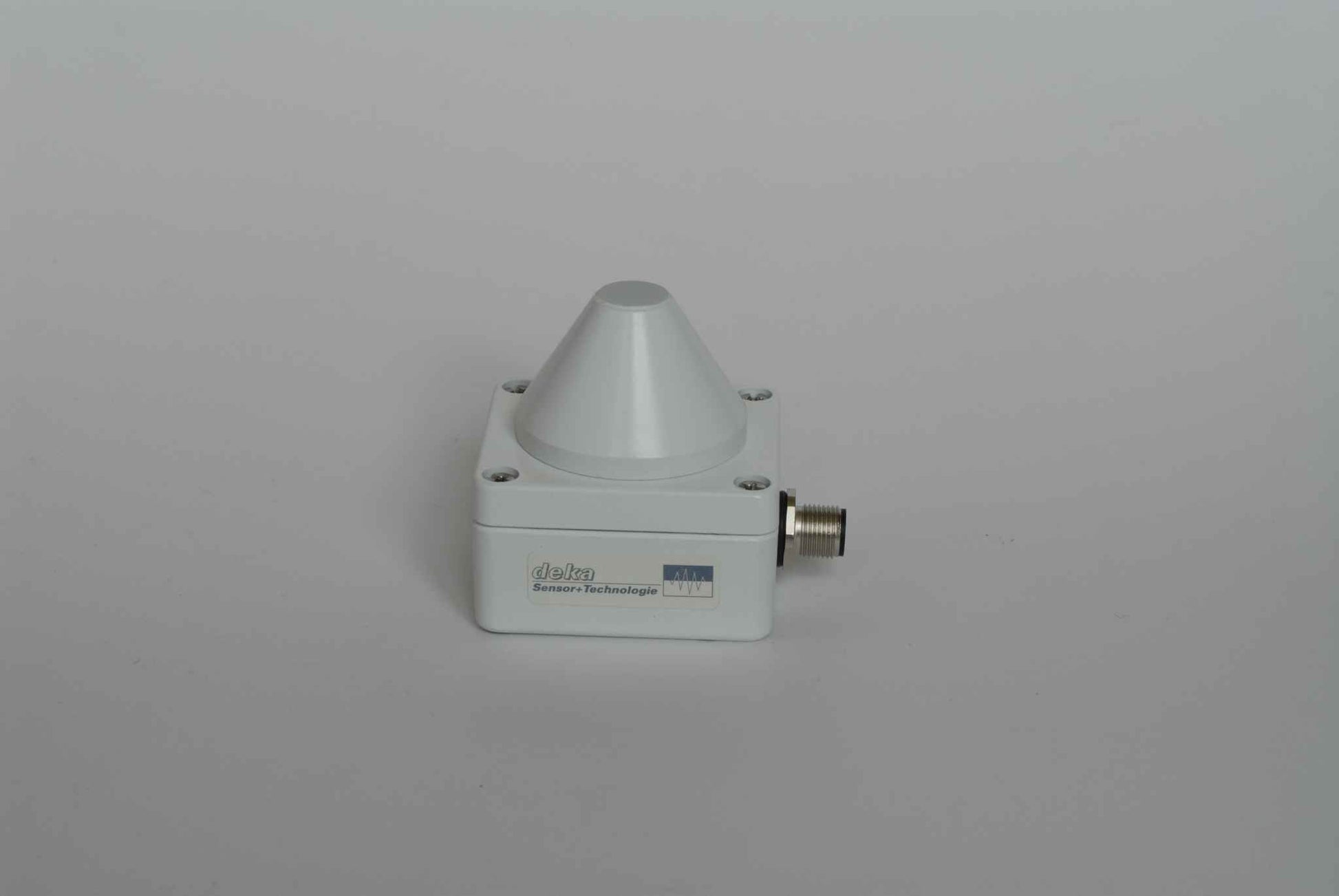

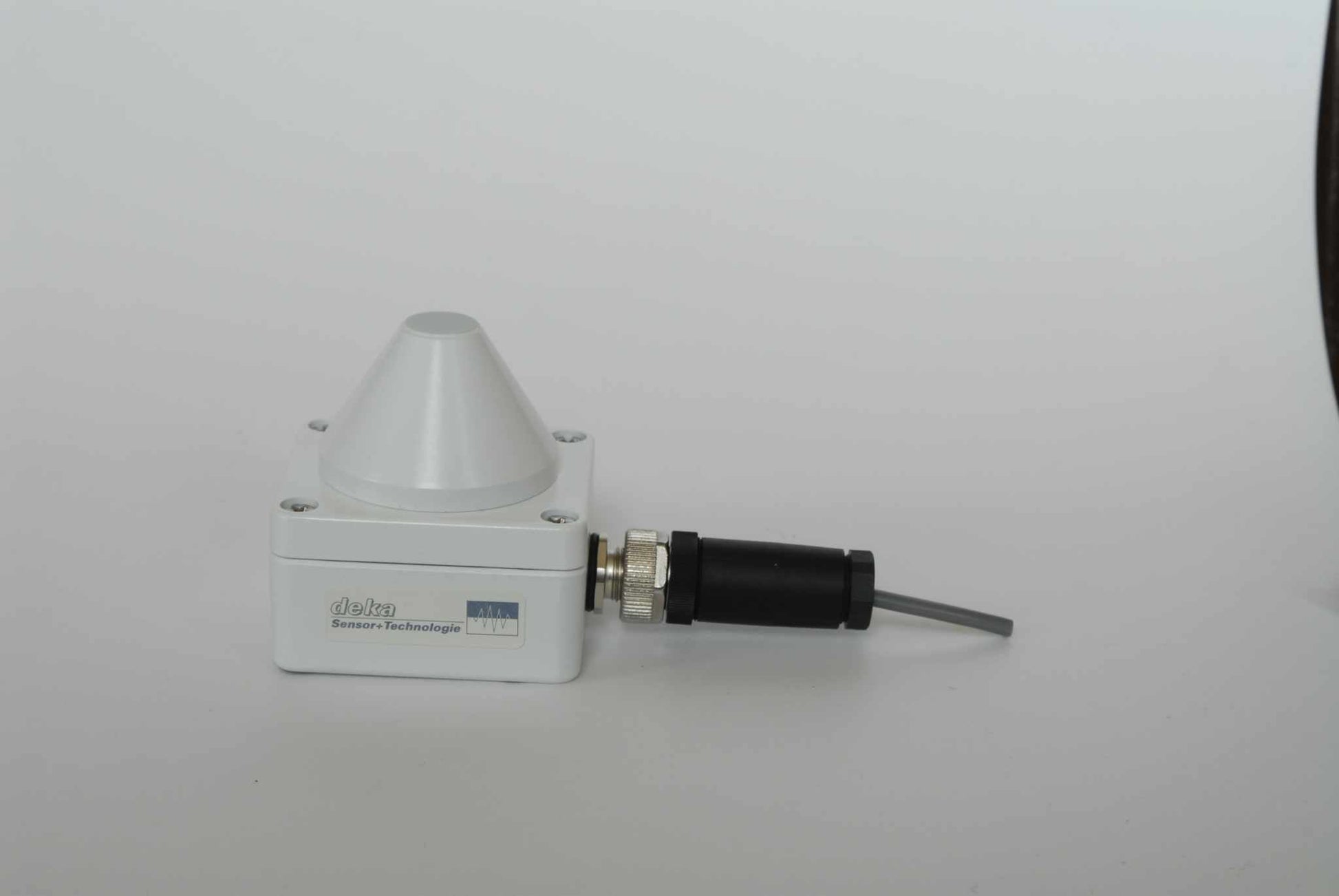

Capteur de durée d'ensoleillement DKSOÖ

Le capteur d'ensoleillement/durée d'ensoleillement enregistre le rayonnement global, diffus et direct, la couverture nuageuse et les ombres des éoliennes.

Le capteur DK-SOL1 est capable de détecter la formation d'ombre de son environnement, qui se forme en raison du rayonnement solaire. L'installation se compose de deux capteurs de luminosité DK-FM1, disposés à une distance de 90 mm l'un de l'autre. Ce système est orienté vers le sud, avec le capteur avant directement exposé au soleil, tandis que le capteur arrière est protégé du soleil direct par un pare-soleil. Ce capteur est uniquement utilisé pour détecter la lumière diffusée entrante. À partir du rapport des deux signaux de sortie, on peut alors conclure si le soleil brille et si des ombres se forment ou non. Le modèle de protection solaire a été calculé pour des latitudes comprises entre 48,15° (Munich) et 54,3° (Kiel).

Assemblée

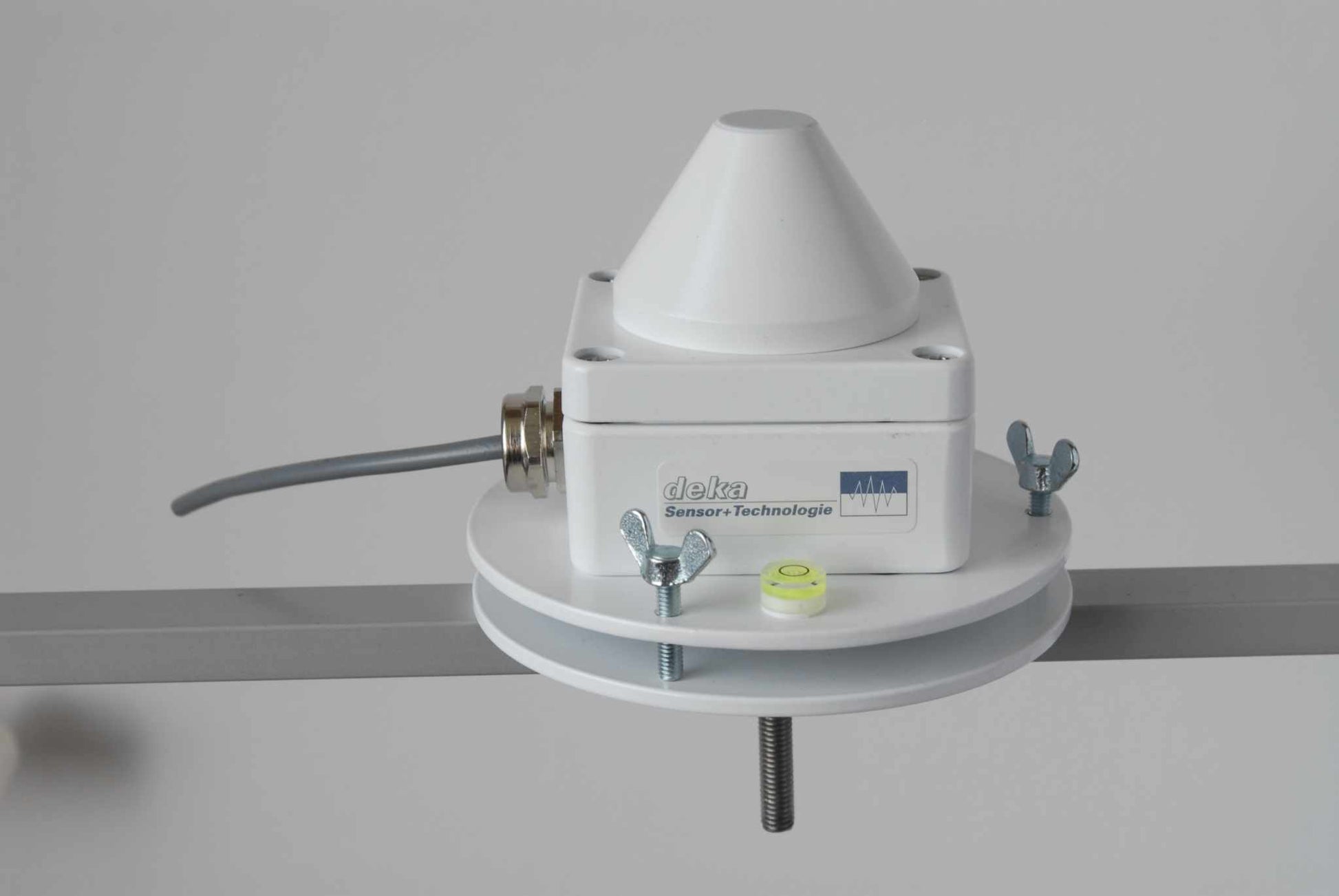

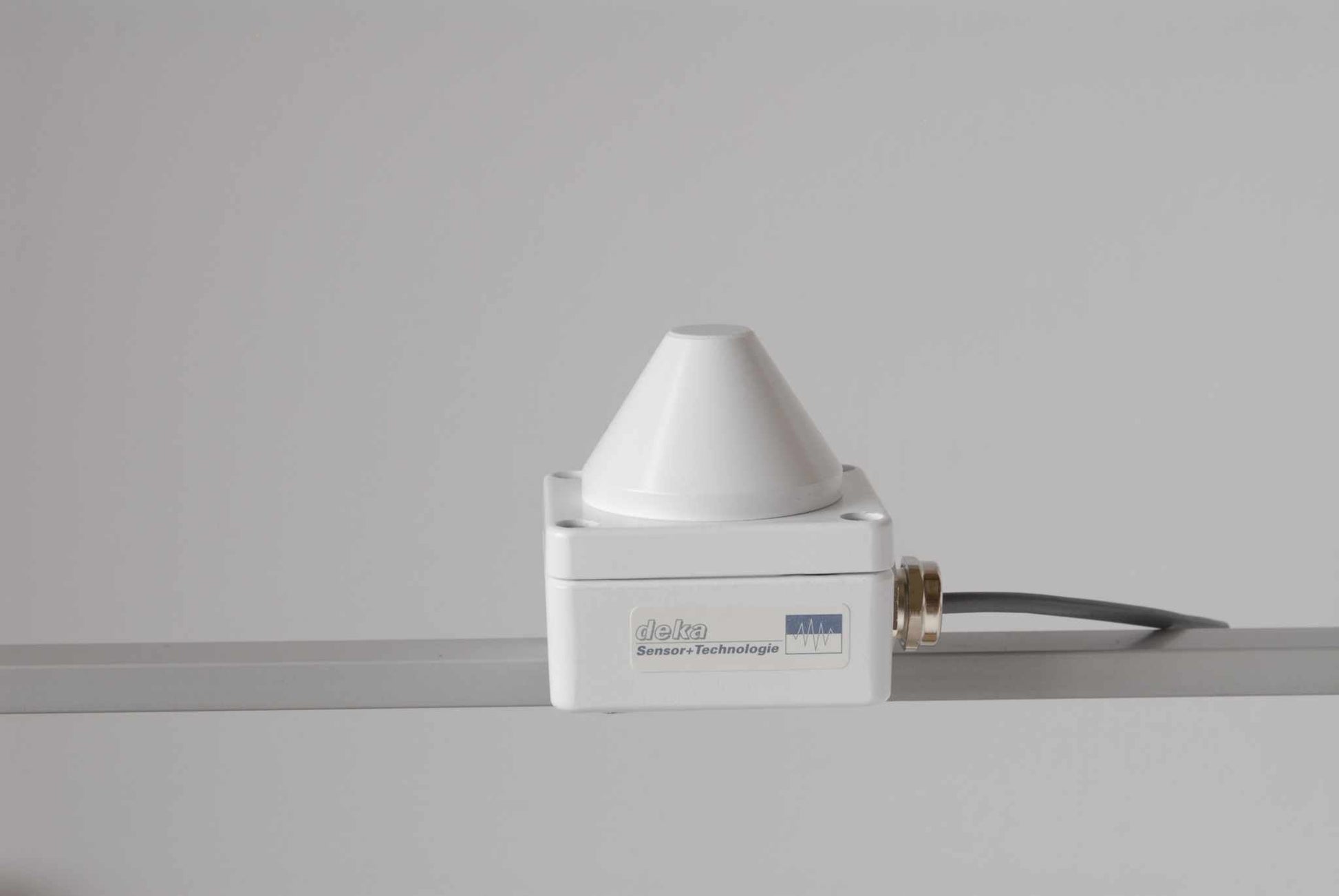

L'endroit où le capteur est monté doit être exempt d'ombres tout au long de la journée et à tout moment de l'année. Les objets environnants (par exemple, arbres, mâts, etc.) ne doivent pas projeter d'ombres sur les capteurs. Il est également important de veiller à ce qu'aucun reflet de l'environnement (vitres, surfaces métalliques, murs) ne tombe sur le capteur. Le capteur est monté sur une plaque de réglage. Après avoir fixé le capteur au mât, il est aligné exactement au sud. Les appareils de mesure de rayonnement tels que le DK-SOL1 doivent être vérifiés une fois par mois pour leur alignement horizontal (niveau à bulle).
