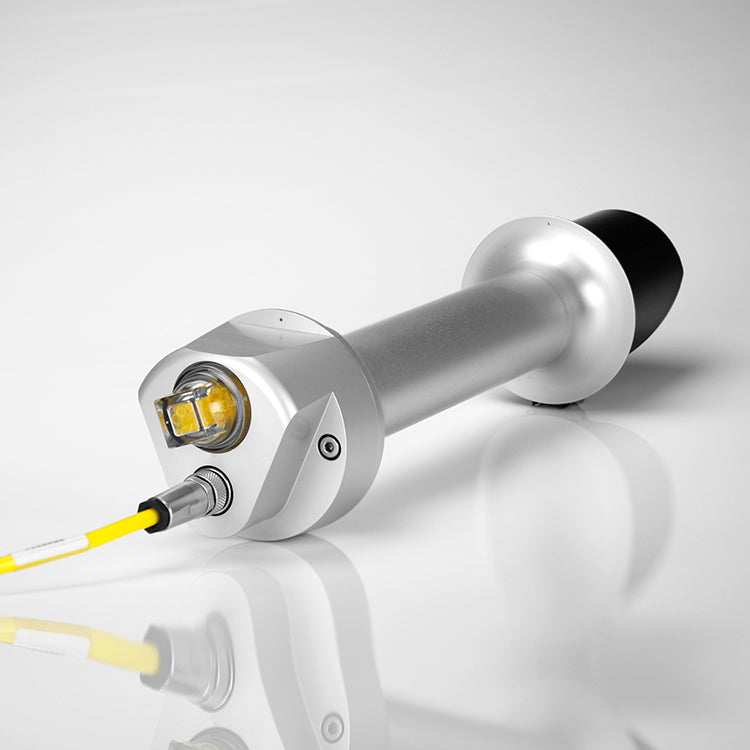

Pyrhéliomètre CHP1
Le soleil irradie la haute atmosphère terrestre avec une intensité moyenne de 1367 W/m². En traversant l’atmosphère, ce rayonnement est absorbé et diffusé. Cela provoque l’arrivée de différents composants du rayonnement à la surface de la Terre. La composante directe est un faisceau droit provenant du soleil, tandis que la composante diffuse provient de toutes les directions en raison de la diffusion par l'atmosphère.
Un pyrhéliomètre est un instrument spécifiquement conçu pour mesurer le rayonnement solaire direct et possède un champ de vision limité à 5°. Ceci est obtenu grâce à la forme du tube de collimation, au moyen d'ouvertures de précision et à l'élément détecteur.

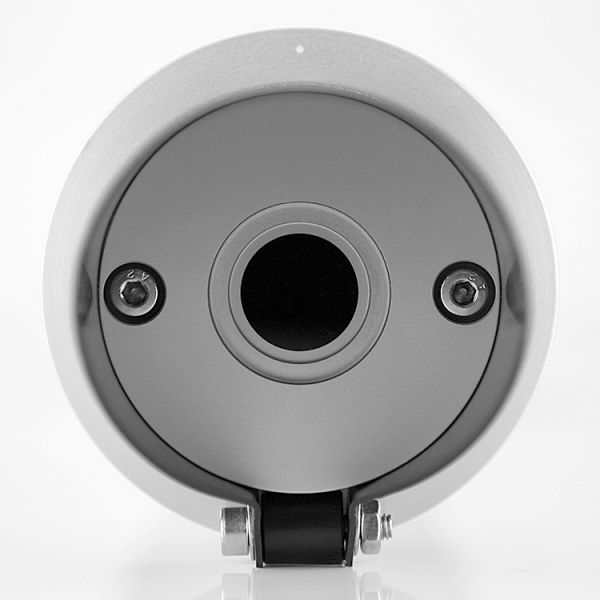

L'ouverture frontale est équipée d'une fenêtre en quartz qui protège l'appareil et agit comme un filtre qui ne laisse passer que le rayonnement solaire dans la gamme de longueurs d'onde de 200 nm à 4000 nm. Le CHP1 est équipé d'une housse de pluie et d'aides au réglage intégrées.

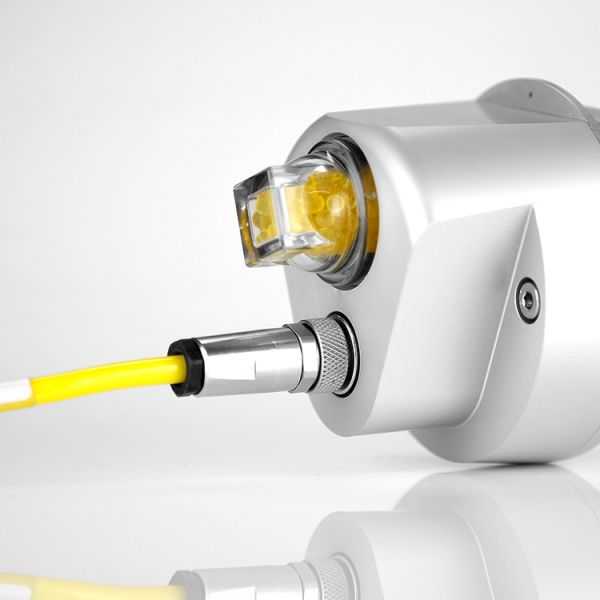

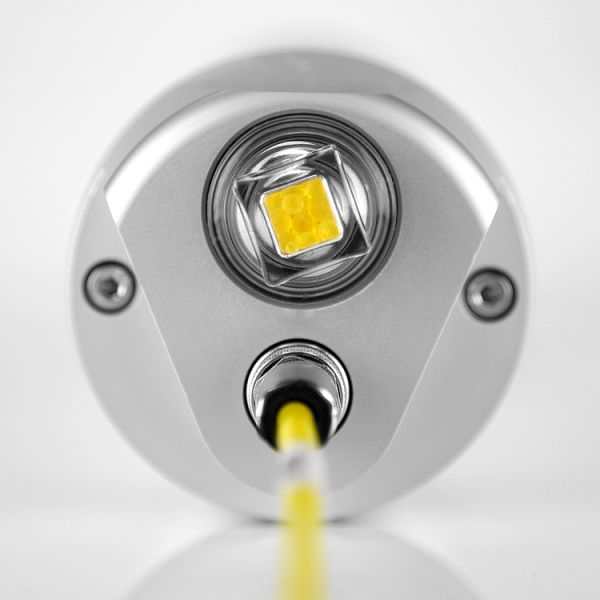

Chaque pyrhéliomètre CHP1 est équipé en standard d'une thermistance Pt-100 et d'une thermistance 10K, de sorte que le comportement de température documenté individuellement pour chaque appareil peut être pris en compte. Le connecteur sur le câble de signal et la cartouche de séchage à visser facilitent grandement l'installation et la maintenance de l'instrument.
Ses spécifications dépassent les exigences de performance ISO et OMM pour les instruments classés de première classe. Chaque CHP1 est livré avec un certificat d'étalonnage traçable au WMO (World Radiation Reference).
Le pyrhéliomètre CHP1 dépasse les exigences des réseaux de rayonnement solaire haut de gamme, tels que : Par exemple, le réseau de rayonnement de surface de base (BSRN) nécessite les mesures à long terme les plus précises pour étudier le changement climatique.
Le secteur industriel « énergies renouvelables » a des exigences similaires. Pour étudier les systèmes et matériaux photovoltaïques, des données précises sur le rayonnement solaire sont nécessaires. Par exemple, la quantité d’énergie arrivant sur une période d’un an est un facteur décisif dans le choix des emplacements appropriés pour les parcs solaires.
Un pyrhéliomètre doit toujours être pointé précisément vers le soleil afin que le disque solaire soit toujours directement au-dessus de son champ de vision. Les systèmes de suivi Kipp & Zonen (SOLYS 2 et 2AP) garantissent que le pyrhéliomètre CHP1 est toujours correctement aligné pour les mesures de rayonnement direct.
Pyrhéliomètre SHP1
Le soleil irradie la haute atmosphère terrestre avec une intensité moyenne de 1367 W/m². En traversant l’atmosphère, ce rayonnement est absorbé et diffusé. Cela provoque l’arrivée de différents composants du rayonnement à la surface de la Terre. La composante directe est un faisceau droit provenant du soleil, tandis que la composante diffuse provient de toutes les directions en raison de la diffusion par l'atmosphère.
La combinaison de la technologie de capteur CHP1 avec une interface intelligente fait du SHP1 le meilleur pyrhéliomètre de sa catégorie.
L'interface intelligente dispose non seulement d'une variété de sorties, mais un capteur de température intégré et des fonctions polynomiales numériques corrigent la dépendance à la température de l'élément détecteur pour la plage de -40 °C à +70 °C. Le temps de réponse a été amélioré et la sortie standardisée afin que les appareils puissent être interchangés lors du recalibrage. Grâce au protocole Modbus®, des informations détaillées sur l'état et la configuration de l'instrument sont disponibles avec des options de sélection.
Les pyrhéliomètres SHP1 ont une consommation d'énergie extrêmement faible, de sorte que le chauffage de l'intérieur du capteur n'affecte pas les performances du détecteur. Ils fonctionnent avec une large plage de tension d'alimentation et sont donc idéaux pour les applications où l'alimentation est critique. Toutes les entrées et sorties sont protégées contre l'inversion de polarité, les surtensions et les courts-circuits.
Le pyrhéliomètre SHP1 est disponible en deux versions, l'une avec une sortie analogique de 0 - 1 V, l'autre avec 4 - 20 mA. Les deux disposent d'une interface RS-485 à 2 fils avec protocole Modbus® (RTU).
La sortie analogique peut être facilement connectée à presque n'importe quel enregistreur de données ou à des entrées mV sensibles au courant. Modbus® communique directement avec les RTU, les PLC, les systèmes SCADA, les réseaux industriels et les systèmes d'acquisition de données. Un instrument réétalonné conserve ses valeurs d’étalonnage analogiques et numériques, éliminant ainsi le besoin de réajuster le système d’acquisition de données. Le SHP1 est livré avec un certificat d'étalonnage complet et traçable.
Chaque pyrhéliomètre SHP1 est équipé en standard d'un câble de 10 m. Le connecteur sur le câble de signal et la cartouche de séchage à visser facilitent grandement l'installation et la maintenance de l'instrument.
Le pyrhéliomètre SHP1 dépasse les exigences des réseaux de rayonnement solaire haut de gamme, tels que : Par exemple, le réseau de rayonnement de surface de base (BSRN) nécessite les mesures à long terme les plus précises pour étudier le changement climatique.
