En 1934, Woelfle a développé un bouclier similaire au Nipher sur la base de tests en soufflerie.

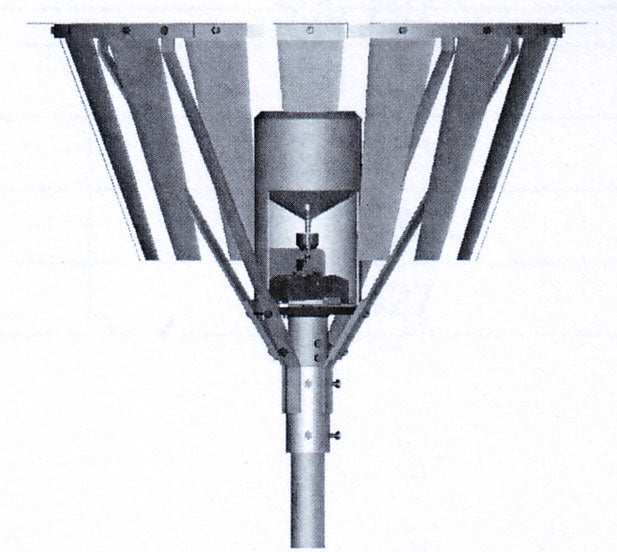

L'anneau de protection contre le vent selon Woelfle est équipé de lattes métalliques disposées verticalement en cercle. Les lamelles métalliques ne sont pas mobiles et sont réunies de manière conique à la base du pluviomètre. Les lattes individuelles sont reliées entre elles par un anneau.
L'anneau de protection contre le vent selon Woelfle se compose de :
· Colonne montante pour le pluviomètre
· cadre
· Lattes métalliques
· Petites pièces à assembler
1. Mesure de la hauteur
Le pare-vent selon Tretjakov est utilisé pour mesurer la hauteur 100 cm offerts.
Pour l'installation, on utilise les fondations existantes et les tiges filetées sur le champ de mesure.
Le pare-brise est fabriqué en V2A 1475. La durée de vie de 10 ans peut être garantie en cas d'utilisation dans des conditions météorologiques moyennes. Cette garantie ne peut être donnée pour une utilisation sur des îles.
2. Structure
2.1. L'Anneau

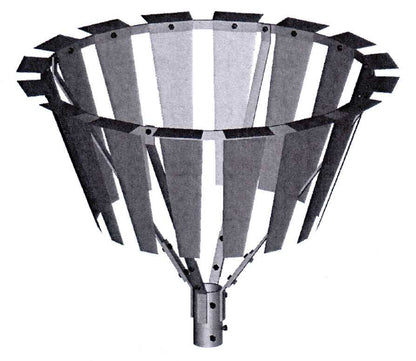

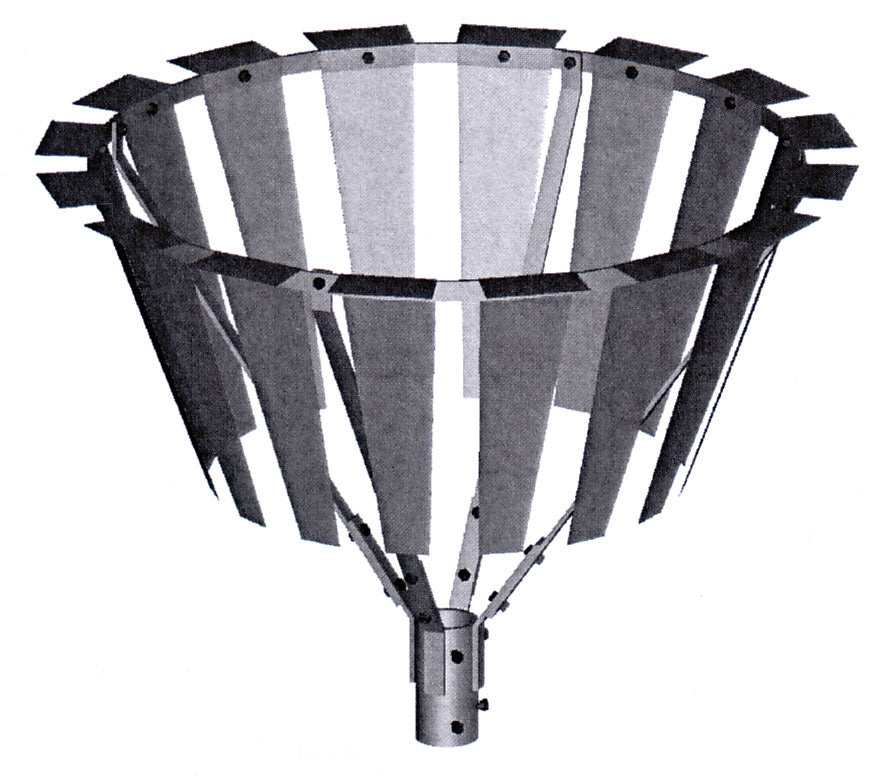

Le brise-vent selon Woelfle est constitué de lattes métalliques de 21,35 cm de long, disposées en cercle. Les bandes métalliques sont trapézoïdales et ont une forme en U. .
La disposition sur le cercle avec un diamètre de 1060 mm est réalisée à la même distance à l'aide de fentes.
Cela garantit également que les lattes métalliques peuvent être facilement remplacées.
Les lattes sont disposées verticalement dans une position fixe. Cela empêche le blocage des lamelles à des vitesses d'écoulement élevées, en fonction de la direction du flux et de la vitesse du vent.
3. Modifications
La forme aérodynamique des extrémités supérieures des lattes métalliques forme un angle de près de 90°.
4. Entretien
Pour faciliter l'entretien du pluviomètre, un élément de l'anneau est conçu pour être pliable. L'élément est fixé avec des vis à oreilles et peut être retiré sans outils.
5. Le cadre
Les supports sont à un angle de 120° décalés et se dirigent de manière conique vers la base de fondation. Les supports sont fixés à l'aide des goupilles sur la fondation.
Les supports et tous les composants de connexion sont en V2A. L'ensemble est également réglable en hauteur sur les supports. Cela permet de remettre le système à niveau et de l'adapter aux exigences du point de mesure.
6. Divers
Le pare-brise peut être équipé ultérieurement d'un support pour anémomètre afin de corriger les valeurs de précipitations.
