Pyranomètre stellaire

introduction

Le pyranomètre stellaire dans sa forme actuelle a été développé par Dirmhirn. Il appartient au groupe des « pyranomètres de surface noir et blanc » parmi les instruments de mesure du rayonnement météorologique et est utilisé pour enregistrer le rayonnement global, le rayonnement du ciel, le rayonnement réfléchi à ondes courtes et le rayonnement à ondes courtes sur des surfaces différemment orientées et inclinées. Le rayonnement global est le rayonnement tombant de l'hémisphère supérieur sur une surface horizontale dans la gamme de longueurs d'onde du spectre solaire de 0,3 à 3 μm, et est la somme du rayonnement solaire direct et du rayonnement diffus du ciel. L'intensité du rayonnement n'est pas mesurée directement par les pyranomètres, mais indirectement via une différence de température générée par ceux-ci. Dans les pyranomètres électriques, cette différence est convertie en une force électromotrice proportionnelle à l'aide d'un thermocouple. De cette manière, la mesure complexe d’un courant de rayonnement est réduite à la simple mesure d’une tension électrique. Le rayonnement global, un paramètre de mesure important dans la recherche environnementale, doit pouvoir être déterminé dans une large gamme de conditions météorologiques. Seule une conception robuste et résistante à la corrosion de l'appareil de mesure peut donc garantir un fonctionnement sans problème.

Description

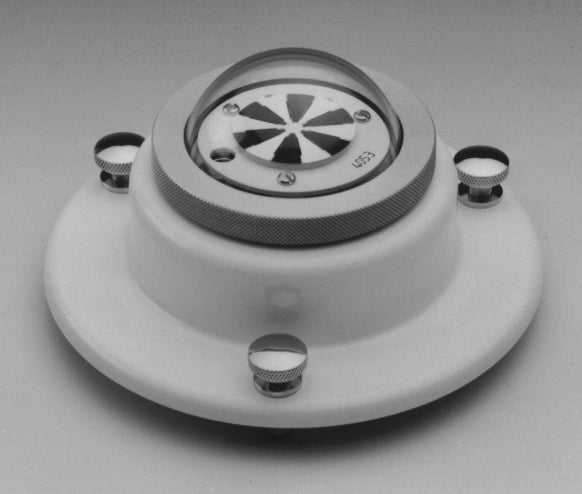

La surface sensible aux radiations du pyranomètre stellaire est constituée de 12 plaques de cuivre disposées de manière circulaire, peintes alternativement en noir et en blanc. Lorsqu'elles sont exposées aux radiations, les plaques noires chauffent plus que les blanches. Cette différence de température est déterminée à l’aide de la thermopile fixée sur la face inférieure des surfaces. La tension qu'il développe est d'environ 15 ?V/Wm-2 avec une résistance interne d'environ 35 ohms. Pour protéger la surface du récepteur, un dôme en verre optique « SCHOTT » poli est fourni, qui est étroitement relié au boîtier au moyen de deux bagues d'étanchéité et d'une bague à vis. Un récipient de séchage avec gel de silice empêche la condensation à l'intérieur de l'appareil. Un boîtier en métal peint en blanc protège le récipient de séchage et empêche l'instrument de surchauffer. Le câble de raccordement est réalisé à l'aide d'un raccord à vis étanche, qui assure également l'étanchéité de l'intérieur à l'air ambiant. Les trois vis de réglage sur les languettes du boîtier et un niveau à bulle sont fournis pour mettre à niveau l'appareil.

entretien

Les dômes en verre des pyranomètres en étoile qui sont utilisés en continu doivent être nettoyés et séchés au moins une fois par jour. La glace doit être retirée très soigneusement, éventuellement à l'aide d'un spray dégivrant. Lors de la prise de mesures pendant les mois d'hiver, l'appareil doit être ventilé et chauffé pour éviter que le verre ne s'embue en raison de précipitations sous forme solide ou liquide. Le « boîtier de ventilation modèle n° 8106 » est adapté à cet effet. La position horizontale doit être vérifiée quotidiennement si possible. Les surfaces de réception doivent toujours être noires et blanches. Si des irrégularités ou d'autres défauts apparaissent sur les surfaces du récepteur, une inspection dans notre usine est indispensable. Il faut éviter à tout prix de rayer les surfaces du récepteur et le dôme en verre. Au bas du pyranomètre en étoile se trouve le récipient de séchage amovible, rempli de gel de silice. Cette substance sèche doit toujours être rouge. Si la substance apparaît pâle, elle doit être changée. Si aucun nouveau remplissage n'est disponible, la substance peut être réactivée à une température de 80°C.

étalonnage

Les pyranomètres utilisés en continu doivent être étalonnés au moins tous les 2 ans ; un étalonnage annuel est recommandé. Lors de cet étalonnage, le remplacement annuel des joints est également effectué. L'entreprise de livraison se fera un plaisir d'effectuer ces travaux de service pour vous.

Options, pièces détachées

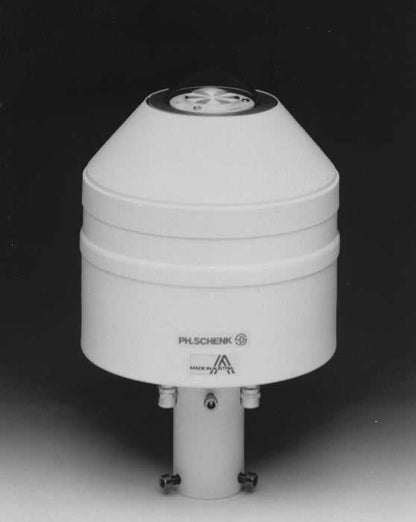

• Boîtier de ventilation modèle 8106 pour ventiler et chauffer le pyranomètre stellaire afin d'éviter la formation de buée sur le dôme par temps froid et de le refroidir par temps chaud
• dôme de verre
• 1 jeu de joints (3 pièces)
• Récipient de gel de silice avec remplissage
