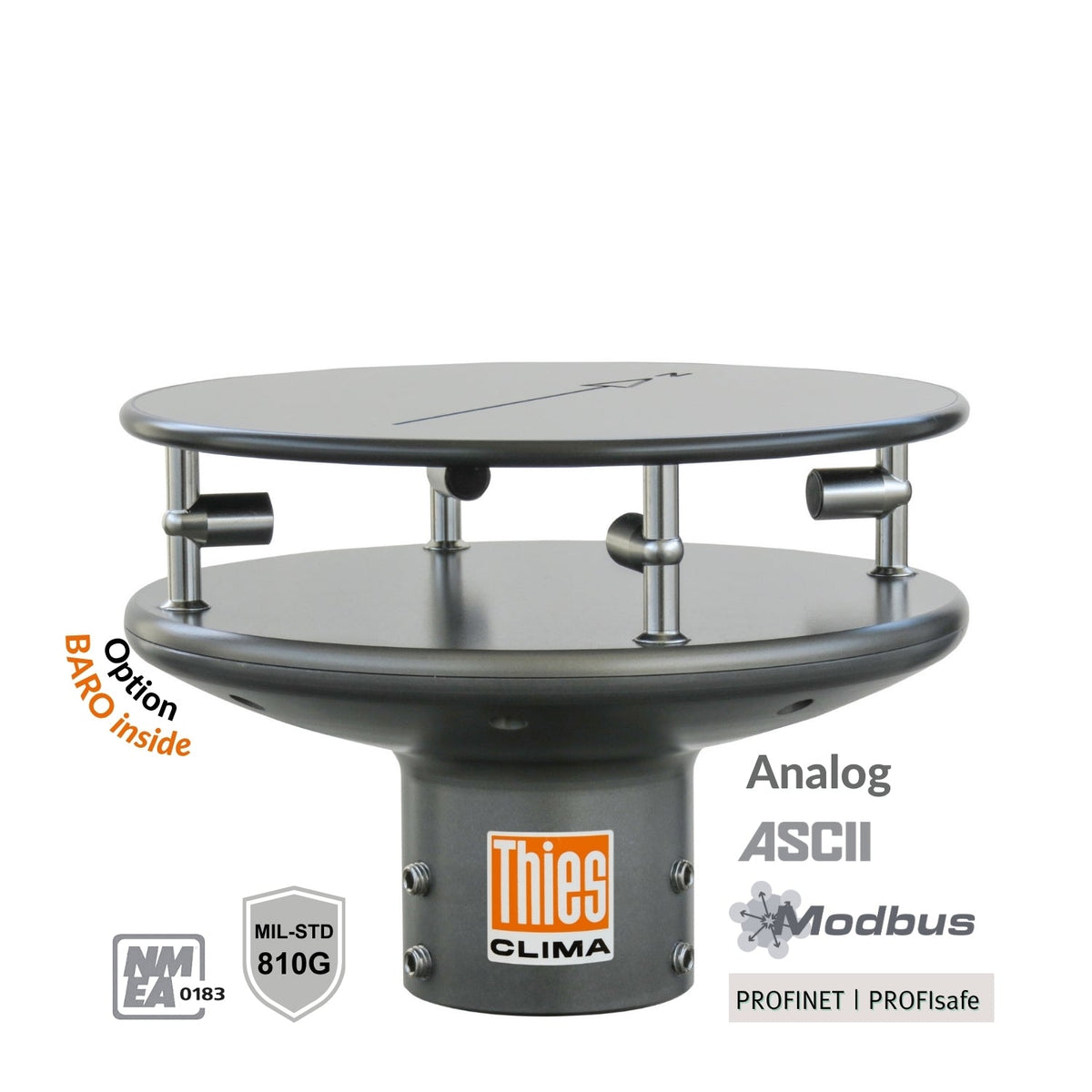

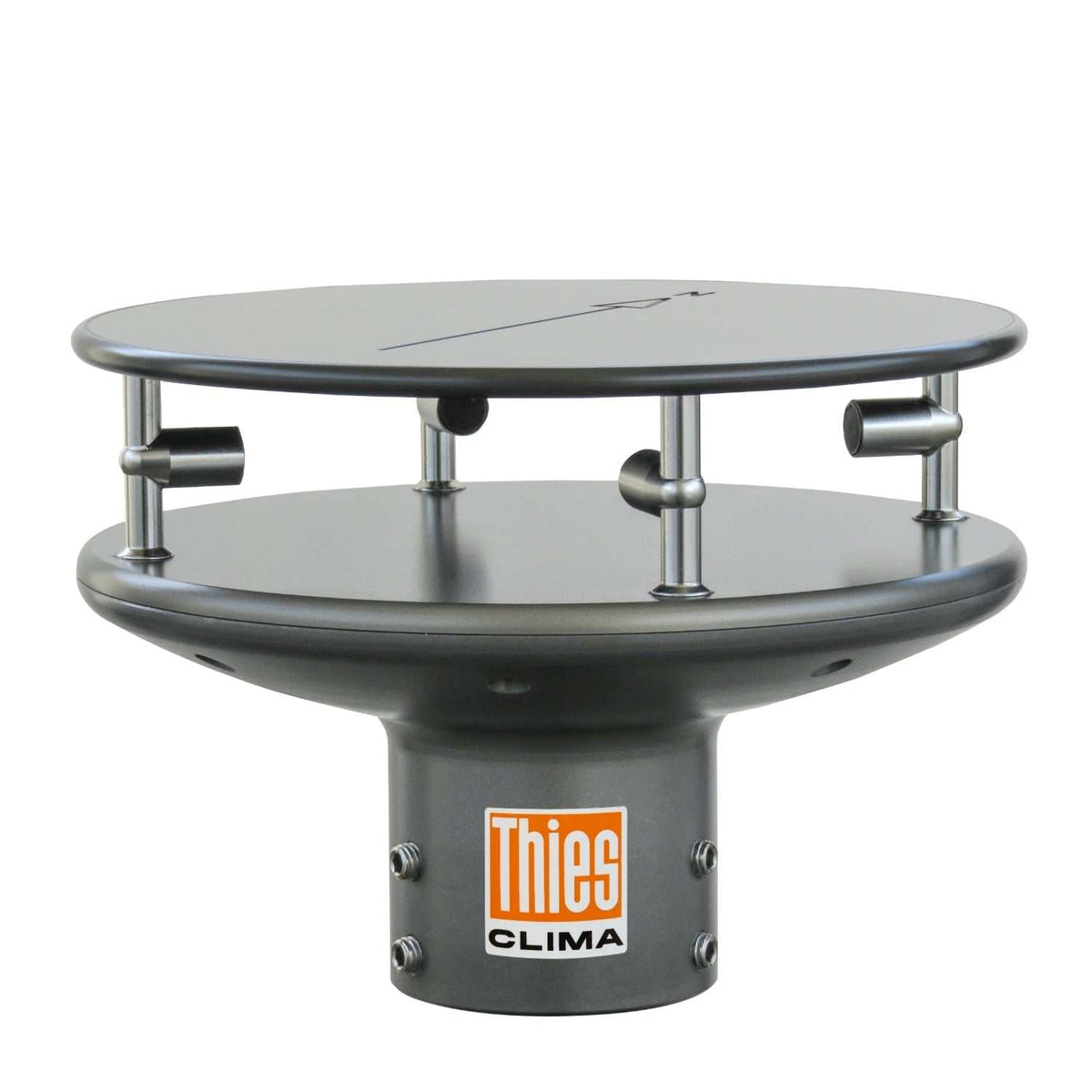

Ultraschall Anemometer 2D Compact

Das Ultrasonic Anemometer compact dient zur 2-dimensionalen Erfassung der horizontalen Komponenten der Windgeschwindigkeit, der Windrichtung sowie der akustischen virtuellen Temperatur.

Beheizte Komponenten:
• Bodenplatte
• Deckelplatte
• Sensoraufnahmen
• Ultraschallwandler

Folgende Messwerte sind verfügbar:
• Orthogonale Windgeschwindigkeitsvektoren (X- und Y-Strecke)
• Skalare /­ Vektorielle Windgeschwindigkeit, Windrichtung
• Akustische virtuelle Temperatur

Das Gerät ist besonders geeignet für den Einsatz in der
• Regenerativen Energieerzeugung, Windkraftanlagen
• Industrieautomation
• Windwarneinrichtungen, Hochbau und Gebäudesicherung
• Verkehrstechnik, Luft- und Schifffahrt
• Meteorologie

Windgeschwindigkeit
Messbereich	0 ... 75 m/­s
Auflösung	0,1 m/­s (standard) 0,01 m/­s (spezielle Telegramme)
Genauigkeit	±0,2 m/­s rms ( < 5 m/­s ) ±2 % rms ( 5 m/­s ... 60 m/­s )
Windrichtung
Messbereich	0 ... 360 °
Auflösung	1 ° 1 ° (standard)
Genauigkeit	±2 ° WG > 1 m/­s
Virtuelltemperatur
Messbereich	-50 ... +70 °C
Auflösung	0,1 K
Genauigkeit	±2 K
Datenausgabe digital
Schnittstelle	RS485 /­ RS422
Baudrate	1200 ... 921600 Baud
Datenwerte	Momentanwerte, Mittelwerte, Standardabweichung
Ausgaberate	1 per 10 msec up to 1 per 10 sec
Statussignale	Heizung, Fehler Sensorabstand, Streckentemeperatur
Protokoll	ASCII /­ MODBUS RTU
Datenausgabe analog
Windgeschwindigkeit	0 ... 20 mA 4 ... 20 mA 0 ... 10 V 2 ... 10 V
Current output	max. 300 Ω
Wind direction	0 ... 20 mA 4 ... 20 mA 0 ... 10 V 2 ... 10 V
Spannungsausgang	min. 3000 Ω
Auflösung	16 bit
Dateneingang analog (alternativ)
Kanalzahl	3
Auflösung	16 bit
Betriebsspannung
Elektronik	8 ... 60V DC or 12 ... 42 V AC /­ 1,2 W
Heizung	24 V AC/­DC, max 250 W
Heizung
Beheizbare Komponenten	Bodenplatte, Deckelplatte, Sensoraufnahmen, Ultraschallwandler
Allgemein
Busbetrieb	bis zu 98 Sensoren
Elektrischer Anschluss	8 po. Stecker
Montage	z.B. auf Mastrohr Ø50mm
Gehäuse	AL, harteloxiert
Schutzklasse	IP 68
Abmessungen	Ø 200 mm x 144 mm
Gewicht	ca. 2 kg

• Klimatologie

Das Messprinzip erlaubt gegenüber dem klassischen Anemometer eine trägheitsfreie Messung sich schnell verändernder Größen mit höchster Präzision und Genauigkeit.

Die Datenausgabe kann
• analog*, als Normsignal oder /­ und digital im
• ASCII THIES- Format oder
• Binär als MODBUS RTU Protokoll erfolgen.

Das Gerät wird im Bedarfsfall bei kritischen Umgebungstemperaturen automatisch beheizt. Die Möglichkeit einer Funktionsstörung durch Vereisung wird hierdurch minimiert.
Das Modell Nr. 4.3875.2x.xxx ist mit einem zusätzlichen Barogeber ausgestattet.

* nur im HD (half duplex) Betrieb
keine Ausgabe der virtuellen Temperatur
