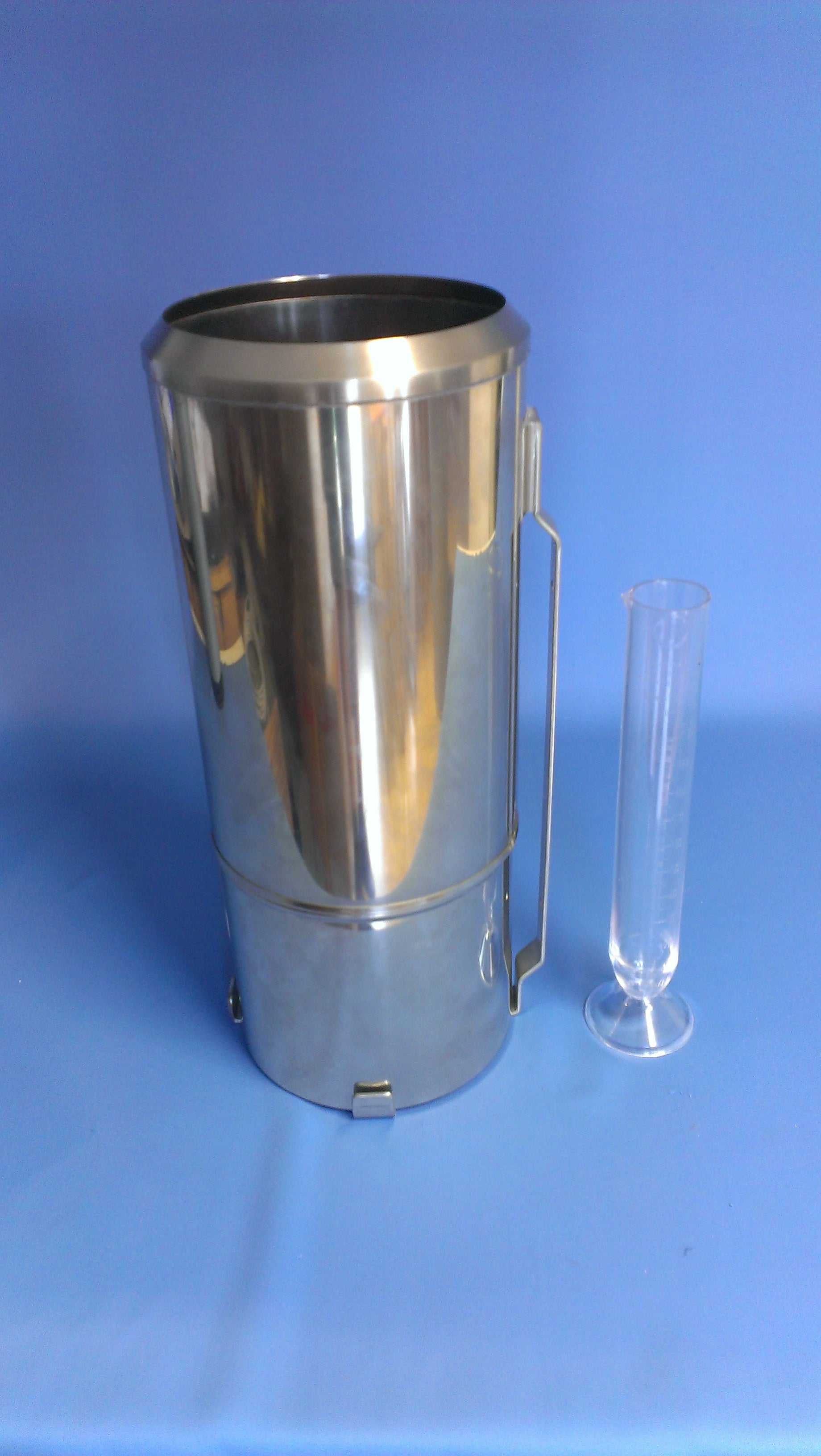

Pluviómetro de doble pared según Hellmann, área de captación de 200 cm², chapa de acero inoxidable.

El pluviómetro y nevógrafo de doble pared se diferencia del pluviómetro de doble pared únicamente en que, en el primero, todos los componentes necesarios para transformar la nieve en agua de deshielo están duplicados; por lo tanto, el tiempo de deshielo no se pierde al registrar la precipitación. (DIN 58 666)

El diseño de doble pared reduce la evaporación. Al reducir el error de evaporación, aumenta la precisión de medición del pluviómetro.

Preferiblemente, ambos dispositivos deben instalarse en terreno llano, de manera que queden a una distancia de los edificios, árboles o arbustos vecinos equivalente a su altura; esto se aplica especialmente al lado expuesto a la intemperie.

El contenedor de recogida está suspendido del soporte correspondiente, que a su vez está atornillado a un poste, de manera que la superficie de recogida queda horizontal y a 1 metro del suelo. Un protector antinieve en el interior del dispositivo evita que la nieve sea arrastrada por el viento.

Para medir la lluvia, separe la parte superior, retire el recipiente de recolección de la parte inferior y vacíelo en el cilindro medidor. Después de una nevada, el observador reemplaza todo el dispositivo por uno vacío, retirando cuidadosamente la cruz de nieve del recipiente lleno e insertándola en el nuevo. Luego, el recipiente de recolección lleno de nieve se traslada a una habitación más cálida y se sella la abertura con una tapa. Una vez que la nieve se derrite, el nivel del agua de deshielo se puede determinar como de costumbre utilizando el cilindro medidor, donde cada graduación corresponde a una profundidad de precipitación de 1/10 mm. En condiciones climáticas inestables, es posible que la precipitación atmosférica, arrastrada por el viento, como puede ocurrir debido a la turbulencia alrededor de la carcasa, genere una discrepancia entre la cantidad de precipitación recolectada y la cantidad real caída. Estos errores de medición pueden evitarse con el paravientos Woelfle, que consta de un anillo de 840 mm de diámetro con 16 láminas elásticas. Un soporte común sujeta el instrumento y el paravientos, con cuatro puntales que orientan este último hacia la superficie de captación. El conjunto se monta sobre una columna tubular de aproximadamente 75 mm de diámetro, que generalmente no se incluye en el suministro.

Pluviómetro de doble pared n. Hellmann,
Área de recogida: 200 cm²
Material: Chapa de acero inoxidable

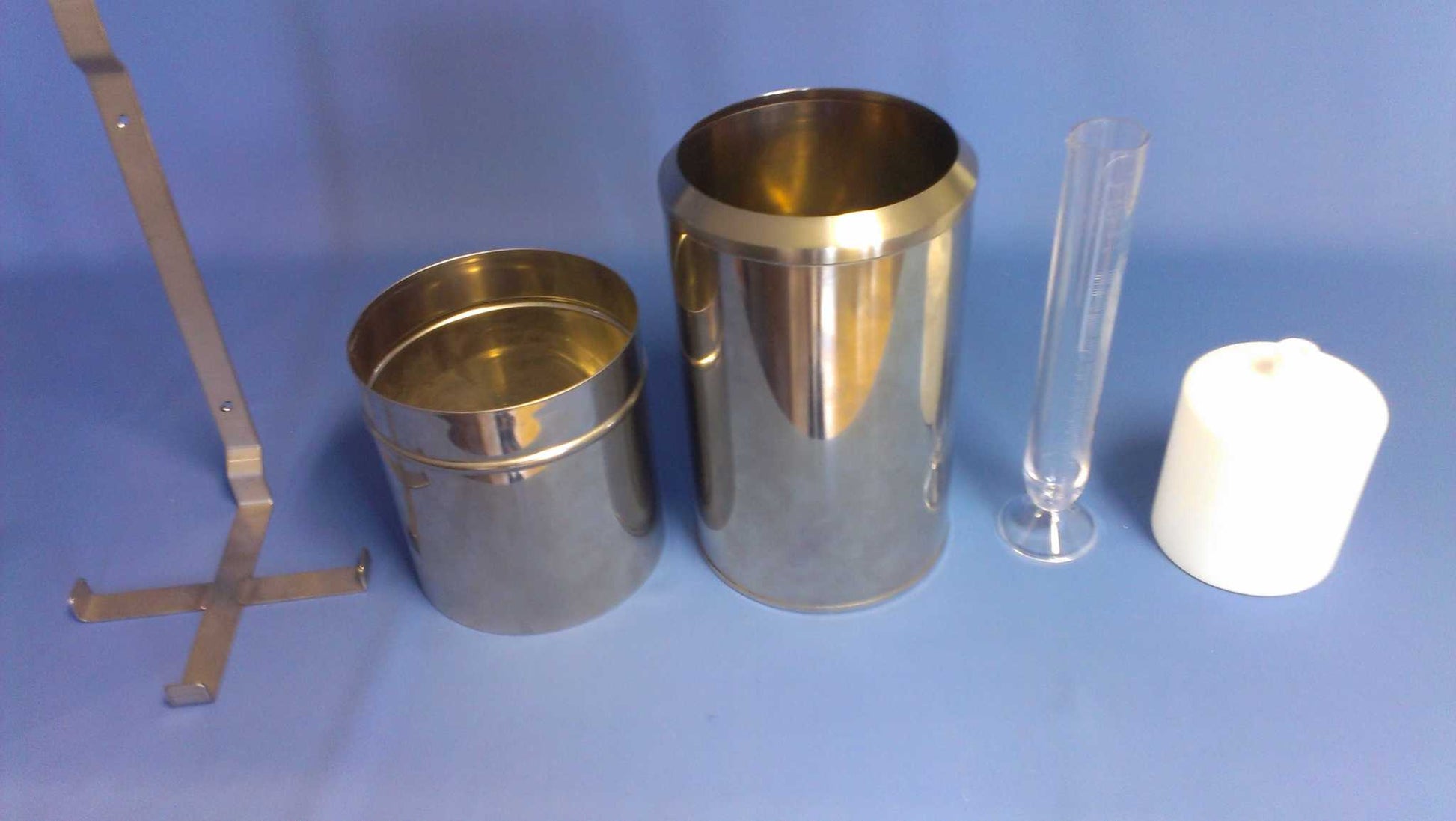

compuesto por:
     1 parte superior con anillo antigoteo
     1 parte inferior
     1 lata de colección
     1 soporte
     1 cilindro graduado RM25 T171 (para una altura de lluvia de 10 mm, dividida en intervalos de 0,1 mm, según DIN 58667B, material: plástico)
Dimensiones: ø190 mm, Altura: 445 mm
Peso: aprox. 3 kg

 Pluviómetro y nevizador de doble pared n. Hellmann,
como se indicó anteriormente,
Sin embargo, consta de:
     2 tapas con anillo antigoteo
     2 partes inferiores
     2 jarras recolectoras
     2 cruces de nieve
     1 cubierta protectora
     1 soporte
     1 Cilindro graduado RM25 T171
Peso: 4,7 kg

Las principales características del pluviómetro Hellmann son:

• Área de recogida: 200 cm²
• Material V2A
• error de evaporación bajo
• operación sencilla
• alta fiabilidad
• libre de mantenimiento
