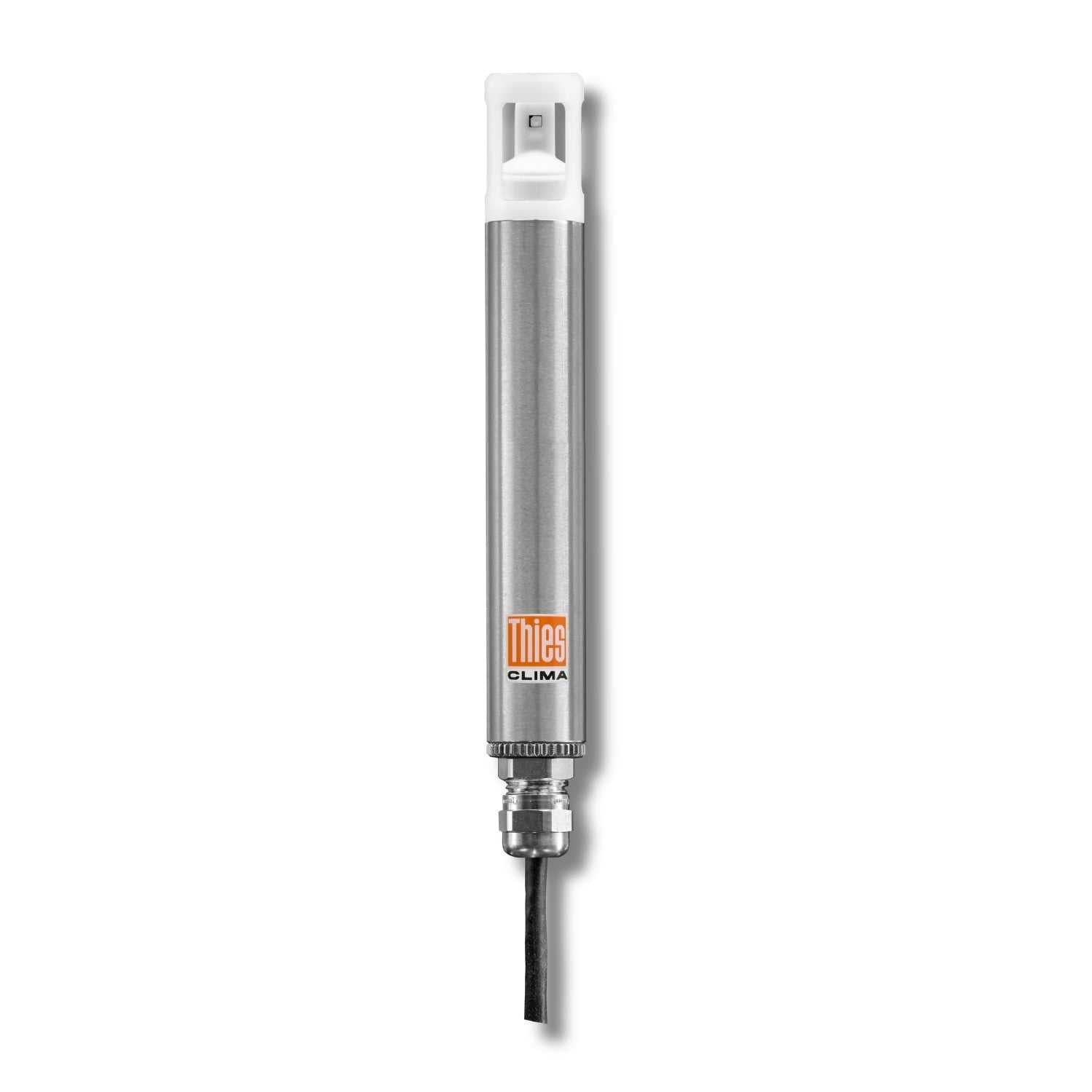

Hygro-Thermo-Baro Sensor Compact

Die Hygro-Thermo-Baro Sensoren unserer COMPACT-Serie sind zur Messung der relativen Feuchte, der Luft Temperatur und des atmosphärischen Luftdrucks geeignet.

Durch die Verwendung von hochwertiger Sensorik für die zu messenden Parameter erreicht
der Sensor:

• Hohe Langzeitstabilität
• Nahezu lineare Kennlinie
• Gutes dynamisches Verhalten
• Betauungsfestigkeit
• Kleinen Temperaturkoeffizienten
• Kleine Hysterese

Schnittstellen:

• Digitalausgang MODBUS RTU /­ THIES
• Analogausgänge
• Steckeranschluss
• Kabelanschluss

Primär ist dieser Sensor für die Nutzung an meteorologischen Messstationen zum Anschluss an Datalogger Systeme gedacht. Durch sein universelles Interface kann der Sensor auch als Single Lösung in jeder dafür geeigneten Applikation verwendet werden.

Die Schnittstelle zum Gerät ist digital und besteht aus einer RS485 Schnittstelle im Halb-Duplex-Modus. Zusammen mit der ID basierten Kommunikation, ermöglicht die Schnittstelle den Betrieb des Sensors in einem Bussystem.

Zwei Datenprotokolle stehen zur Verfügung:
• ASCII (THIES-Format)
• Binär (MODBUS-RTU)

Der Sensor mit den Artikelnummern 1.1006.54.x4x und 1.1006.54.x6x haben zusätzlich zur digitalen Schnittstelle 3 Analogausgänge, die als Strom- oder Spannungsausgang konfiguriert sein können. Der digitale Ausgang kann gleichzeitig mit den analogen Ausgängen verwendet werden.

Der Sensor verfügt über einen integrierten Drucksensor, sowie über ein austauschbares Hygro-Thermo-Modul zur Erfassung der Lufttemperatur und relativen Luftfeuchte.
Das austauschbare Hygro-Thermo-Modul sowie der Drucksensor sind werksseitig abgegli-chen und kalibriert.
Der Sensor wird mit einer Schutzkappe ausgeliefert. Das Hygro-Thermo-Modul ist über eine weiße Membrane geschützt. Dadurch erzielt der Sensor ein sehr gutes dynamisches Verhalten. Für die Temperaturmessung wird ein PT1000 Modul verwendet.

Zur Außenmontage empfehlen wir den Einsatz des Wetter und Strahlungsschutzes.
Best.-Nr. 1.1025.55.xxx bzw. eines zwangsventilierten Wetter und Strahlungsschutzes mit der Best. -Nr. 1.1025.80.101.
