grandes barógrafos

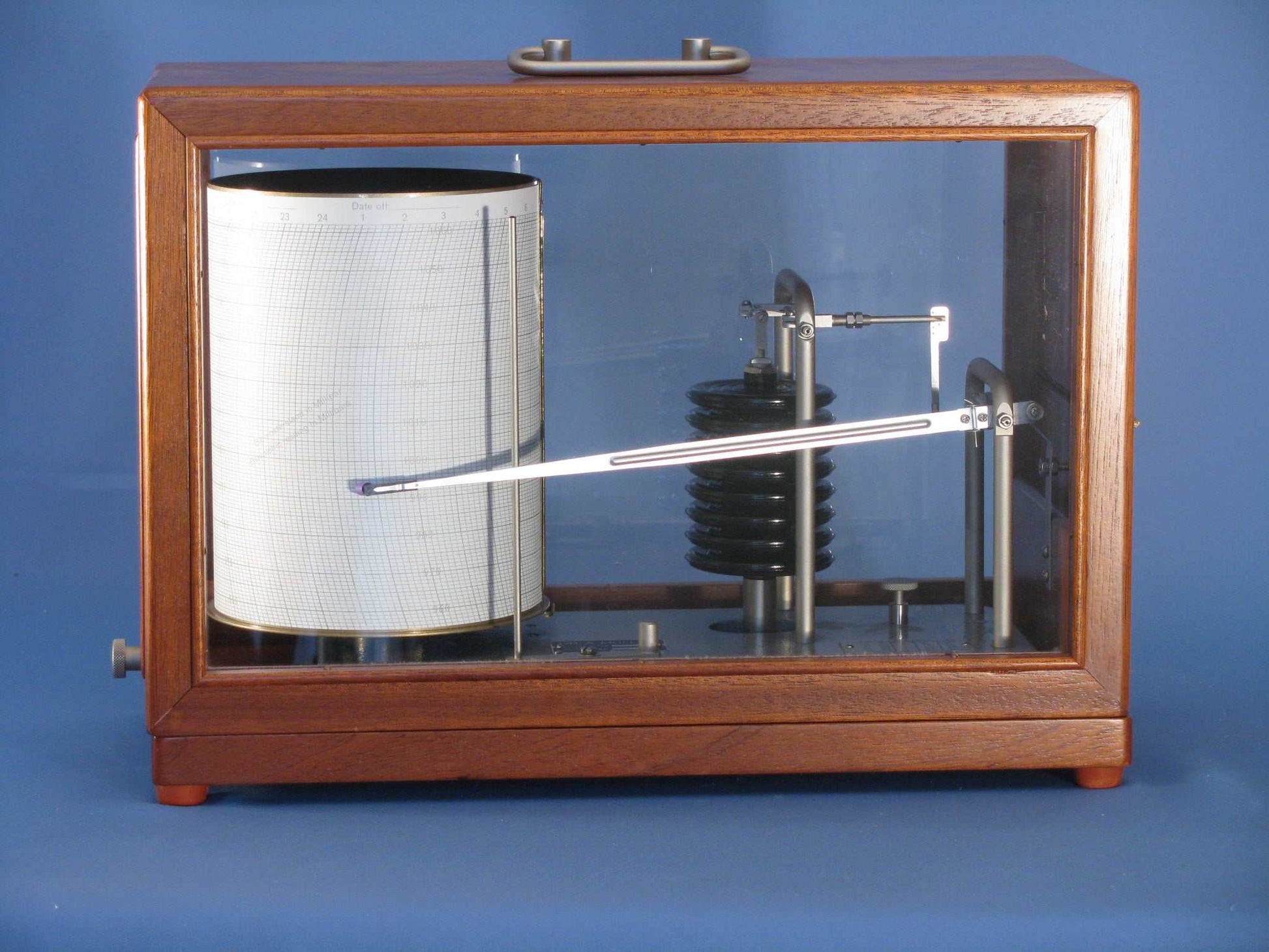

El barógrafo de gran tamaño 78b, diseñado para mediciones de precisión, cuenta con el doble de escala de registro que los barógrafos estándar 78a. Un número mayor de dosis aneroides garantiza la fiabilidad de la medición para una altura de registro de 1,5 mm por cada hPa; los límites de error son de ±0,2 hPa.

El barógrafo de gran tamaño, gracias a su alta precisión de lectura, se ha incorporado a las operaciones de aviación y a numerosas estaciones meteorológicas. Se prefiere en aquellos casos donde es importante determinar con mayor precisión la presión atmosférica y la tendencia de sus fluctuaciones.

Para el barógrafo 78b, se suministra bajo pedido un vibrador de 78 V, que se inserta en los enchufes dispuestos en la placa base mediante dos clavijas.

Se alimenta mediante una fuente de alimentación enchufable de 230 V y provoca una vibración apenas perceptible en el conjunto de la palanca, lo que reduce la fricción de los cojinetes y, por lo tanto, aumenta aún más la fiabilidad del ajuste y la sensibilidad de la grabación.

El barógrafo de gran tamaño se suministra únicamente en una caja de madera preciosa y se fabrica en 3 tipos, que se diferencian solo en sus altitudes.

No.

78b Para altitudes de -50 a +725 m, con respecto al nivel del mar, ajustable a 6 rangos de medición por encima de 175 hPa.

78b/2 Para altitudes de 700 a 1850 m sobre el nivel del mar, ajustable a 6 rangos de medición por encima de 205 hPa

78b/3 Para altitudes de 1800 a 2700 m sobre el nivel del mar, ajustable a 4 rangos de medición por encima de 165 hPa.

Las principales características del Gran Barógrafo son:

• Independiente de la red y a prueba de manipulaciones
• tambor más ancho (105 mm)
• Dispositivo de medición de presión con protección contra sobrecarga para transporte hasta 2700 m de altitud.
•  Juego de caja de membranas de 9 pliegues
• material elástico y resistente a la corrosión
• buena precisión de medición (± 0,2 hPa)
• Estabilidad a largo plazo
• compensación de temperatura
• movimiento mecánico conmutable (1d - 7d)
• alta fiabilidad
• libre de mantenimiento
